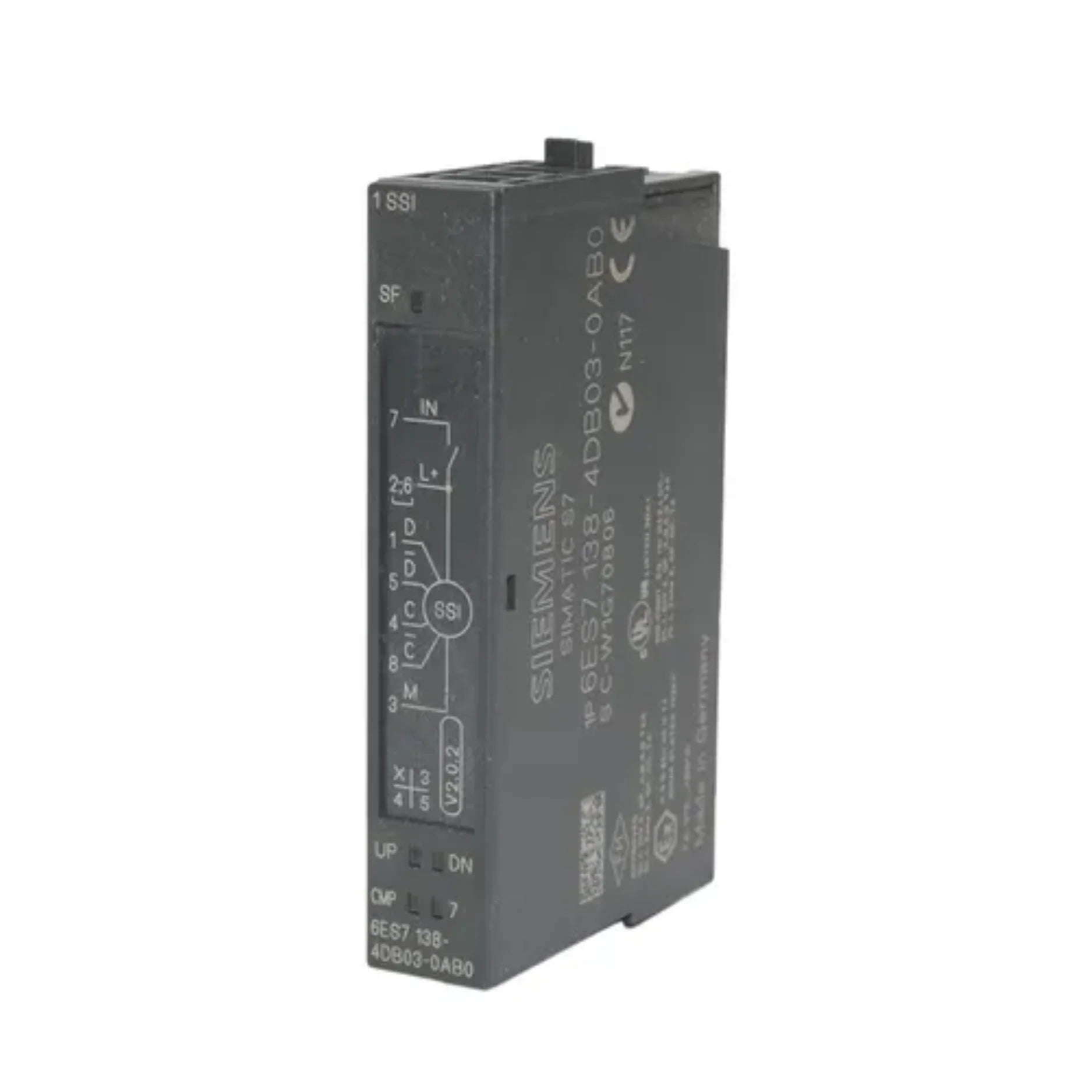

Siemens 6ES7138-4DB03-0AB0

Visão Geral

O Siemens 6ES7138-4DB03-0AB0 é um módulo eletrônico avançado da renomada série SIMATIC DP ET 200S, meticulosamente projetado para estabelecer comunicação e interfacear com encoders absolutos que utilizam o protocolo Synchronous Serial Interface (SSI). Este módulo representa a escolha ideal para aplicações de automação industrial que demandam detecção de posição de alta precisão. Com suporte para um formato de dados de 25 bits e uma frequência de clock impressionante de 1 MHz, ele garante medições exatas e atualizações rápidas, essenciais para sistemas dinâmicos. Sua característica compacta, com apenas 15 mm de largura, otimiza significativamente o espaço em painéis de controle e quadros elétricos, permitindo instalações mais eficientes e organizadas sem comprometer a performance.

Principais Características

• Suporte ao Protocolo SSI: Integração perfeita com encoders absolutos, garantindo comunicação robusta e confiável.
• Manuseio de Dados de Alta Resolução: Compatibilidade com entradas de dados de 25 bits, assegurando medições de posição extremamente precisas.
• Transmissão de Dados Veloz: Opera com uma taxa de clock de 1 MHz, permitindo atualizações de dados em tempo real para controle ágil.
• Design Compacto: Sua largura de 15 mm economiza espaço valioso em instalações de painéis de controle, facilitando a otimização do layout.
• Entrada Digital Integrada: Inclui uma entrada digital para funções adicionais de controle ou monitoramento, aumentando a flexibilidade do sistema.
• Sincronização de Clock: Capacidades de sincronização para aquisição de dados coordenada e consistente.
• Proteção Contra Curto-Circuito: A alimentação do encoder possui proteção robusta, garantindo maior durabilidade e segurança operacional.

Especificações Técnicas

• Modelo: 6ES7138-4DB03-0AB0
• Série: SIMATIC DP ET 200S
• Interface: Synchronous Serial Interface (SSI)
• Largura de Dados: 25 bits
• Frequência de Clock: 1 MHz
• Largura do Módulo: 15 mm
• Entradas Digitais: 1
• Tensão de Alimentação: 24 V DC (faixa permitida de 20.4 V a 28.8 V)
• Alimentação do Encoder: 24 V DC com proteção contra curto-circuito, corrente de saída máx. 500 mA
• Faixa de Tensão de Entrada (Digital): Sinal "0": -30 V a +5 V; Sinal "1": +11 V a +30 V
• Corrente de Entrada (Digital): Sinal "0": Máx. 2 mA; Sinal "1": Tipicamente 9 mA
• Atraso de Entrada: Máx. 300 µs para transições "0" para "1" e "1" para "0"
• Comprimento do Cabo: Até 50 m (blindado) para entradas digitais; até 320 m (blindado) para sinais de encoder a 125 kHz
• Diagnóstico: Indicadores LED para erro de grupo (SF), status da entrada digital, contagem progressiva e contagem regressiva
• Temperatura de Operação: Adequado para ambientes industriais padrão
• Dimensões (L x A x P): 15 mm x 81 mm x 52 mm
• Peso: Aproximadamente 40 g

Aplicações

• Automação Industrial: Fornece feedback de posição preciso para máquinas complexas e sistemas robóticos, otimizando a eficiência e a repetibilidade.
• Manuseio de Materiais: Garante controle exato em sistemas de transporte, esteiras transportadoras e soluções de armazenamento automatizadas, minimizando erros e maximizando o fluxo.
• Controle de Processos: Aumenta a precisão das medições em diversas indústrias, como fabricação, embalagem e linhas de montagem, resultando em produtos de maior qualidade.
• Sistemas de Posicionamento Robótico: Essencial para robôs que exigem posicionamento milimétrico, garantindo movimentos suaves e precisos.
• Máquinas CNC: Contribui para a exatidão em operações de usinagem e corte, onde a precisão é crucial.

Por Que Escolher Este Modelo?

• Precisão Inigualável: Suporte a entrada de dados de 25 bits para uma sensoriamento de posição que atende às mais altas exigências de exatidão em seu processo.
• Eficiência Operacional: A alta velocidade da taxa de clock de 1 MHz assegura processamento de dados em tempo hábil, crucial para a dinâmica da produção moderna.
• Otimização de Espaço: O design compacto de 15 mm de largura libera espaço valioso nos painéis de controle, facilitando layouts mais organizados e expansões futuras.
• Confiabilidade Comprovada: Com diagnósticos integrados e uma construção robusta, este módulo garante um desempenho consistente e livre de falhas em ambientes industriais exigentes.
• Facilidade de Integração: Projetado para uma integração simplificada em sistemas SIMATIC DP ET 200S, minimizando o tempo de instalação e configuração.
• Marca de Confiança: Sendo um produto Siemens, você tem a garantia de qualidade, inovação e suporte técnico de uma líder global em automação.

Compre Agora

Potencialize seus sistemas de automação com o módulo Siemens 6ES7138-4DB03-0AB0. Integre esta solução de ponta para alcançar medições de posição precisas e confiáveis, transformando a eficiência e a performance de suas operações industriais. Não perca a oportunidade de elevar o nível tecnológico de sua infraestrutura com um produto que combina inovação, durabilidade e a reconhecida qualidade Siemens. Adquira já e leve sua automação para o próximo patamar!
