Schneider Electric TM3DQ16T

Visão Geral

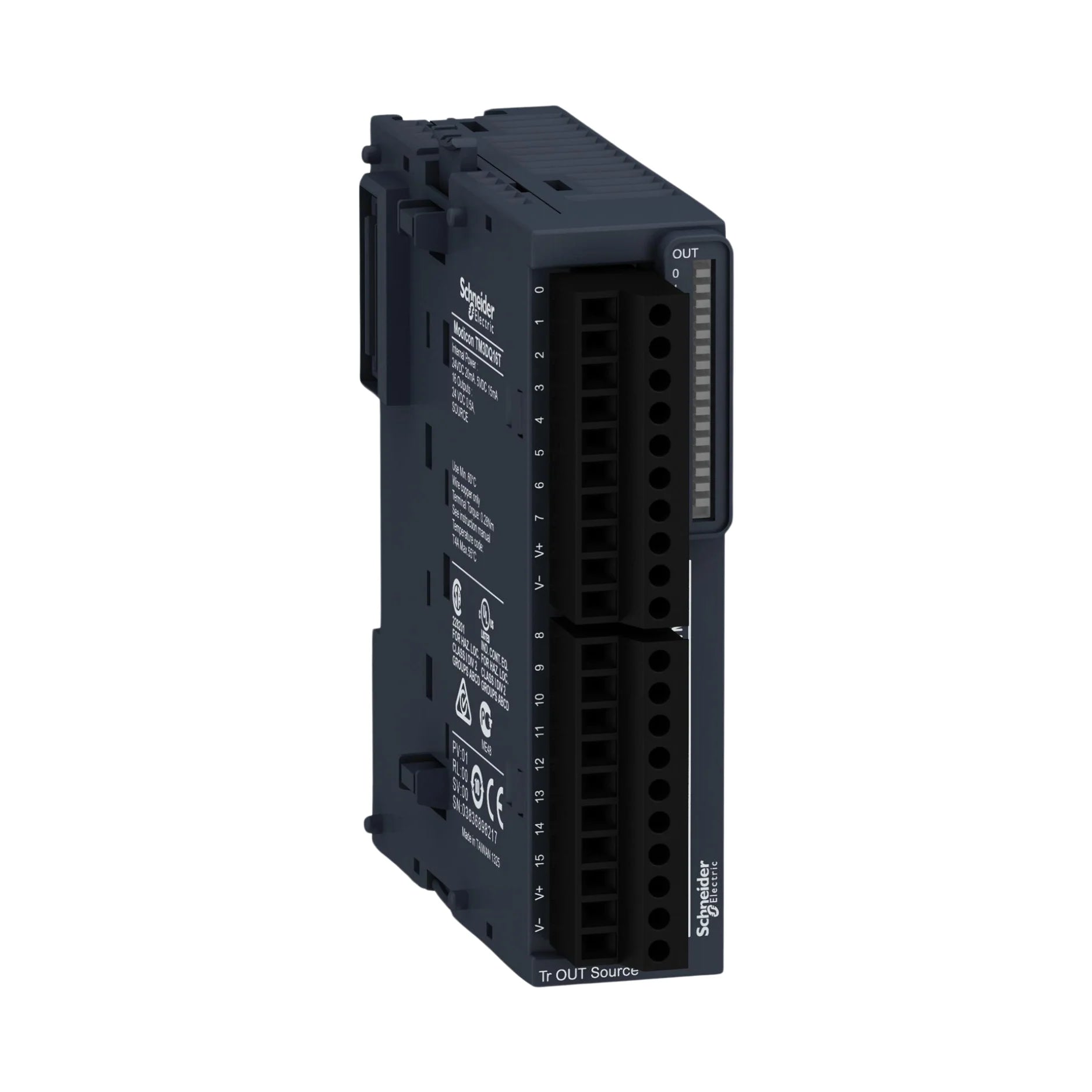

O Schneider Electric TM3DQ16T é um módulo de saída digital de 16 canais, pertencente à renomada família de expansão de E/S Modicon TM3. Projetado para integrar-se perfeitamente aos controladores lógicos programáveis Modicon M221, M241 e M251, este módulo é a solução ideal para expandir as capacidades de saída de seus sistemas de automação. Com 16 saídas transistorizadas de 24V DC de chaveamento rápido, o TM3DQ16T é otimizado para aplicações que exigem alta velocidade e precisão, como o controle eficiente de válvulas solenoides, atuadores eletrônicos e sinalizadores de status.

Sua arquitetura robusta e desempenho superior garantem uma operação confiável em ambientes industriais, proporcionando uma flexibilidade sem igual para diversas tarefas de controle. A facilidade de instalação e a compatibilidade com a linha Modicon TM3 consolidam o TM3DQ16T como uma escolha estratégica para engenheiros e técnicos que buscam otimizar o desempenho de suas máquinas e processos industriais.

Principais Características

• 16 Saídas Digitais de Alta Performance: Oferece ampla capacidade para controle de múltiplos dispositivos.
• Tecnologia Transistorizada (Sink ou Source): Adaptável a diferentes configurações de fiação, garantindo flexibilidade na integração.
• Tensão de Saída de 24V DC: Compatibilidade padrão com a maioria dos equipamentos industriais.
• Corrente Nominal de 0,5 A por Canal: Suporta cargas individuais sem comprometer a estabilidade do sistema.
• Carga Máxima por Grupo de 4 A: Permite agrupar cargas para maior eficiência.
• Chaveamento Ultrarrápido: Frequência de 1 kHz para cargas resistivas e 0,5 kHz para cargas indutivas, ideal para aplicações dinâmicas.
• Indicadores LED por Canal: Facilita o diagnóstico rápido e a identificação do status de cada saída.
• Conexão por Bloco Terminal Removível: Simplifica a fiação e a manutenção do módulo.
• Montagem em Trilho DIN: Garante uma instalação padronizada e segura dentro de painéis elétricos.

Especificações Técnicas

• Modelo: TM3DQ16T
• Série: Modicon TM3
• Faixa de Tensão de Operação: 19.2–30 V DC
• Proteção: Contra curto-circuito e sobrecarga, assegurando a longevidade do equipamento e a segurança operacional.
• Isolamento: Óptico entre as saídas e a lógica, prevenindo interferências e garantindo a integridade dos sinais.
• Tempo de Resposta: ON/OFF ≤ 1 ms, essencial para aplicações de alta velocidade e precisão.
• Consumo de Energia: Aproximadamente 50 mA do barramento TM3.
• Grau de Proteção: IP20, adequado para ambientes industriais controlados.
• Temperatura de Operação: 0°C a +55°C.
• Dimensões (L x A x P): 45 mm x 90 mm x 70 mm.
• Peso: Aproximadamente 0,2 kg, facilitando a instalação em diversos painéis.

Aplicações

• Controle de Saída de Alta Velocidade: Ideal para processos que exigem respostas rápidas e precisas.
• Máquinas de Classificação e Embalagem: Otimização da eficiência e da precisão em ciclos de produção.
• Sistemas de Iluminação e Alarme: Gerenciamento eficiente de sinalização e iluminação em parques fabris.
• Automação Industrial Geral: Plataforma versátil para uma vasta gama de tarefas de automação.
• Fabricação de Componentes Eletrônicos: Controle preciso em linhas de montagem automatizadas.
• Sistemas de Acionamento de Válvulas e Atuadores: Operação confiável em processos pneumáticos e hidráulicos.

Por Que Escolher Este Modelo?

• Controle Preciso e Rápido: As saídas transistorizadas garantem um chaveamento ultrarrápido, fundamental para otimizar o desempenho em processos que exigem alta cadência.
• Confiabilidade Schneider Electric: Componente de autoria do renomado fabricante, sinônimo de qualidade e durabilidade em automação industrial.
• Expansibilidade Modicon TM3: Perfeitamente compatível com os PLCs Modicon M221, M241 e M251, oferece uma expansão de E/S sem complicações.
• Instalação Simplificada: O design compacto, a montagem em trilho DIN e os terminais removíveis facilitam a instalação e a manutenção, reduzindo o tempo de inatividade.
• Proteção Avançada: Incorpora proteção contra curto-circuito, sobrecarga e isolamento óptico, garantindo a segurança operacional e a vida útil do equipamento.
• Flexibilidade para Diversas Cargas: Capacidade de lidar com cargas resistivas e indutivas, tornando-o versátil para uma ampla gama de aplicações.

Compre Agora

Invista na eficiência e na precisão da sua automação industrial com o módulo de saída digital Schneider Electric TM3DQ16T. Garanta o controle rápido e confiável de seus processos e impulsione a produtividade da sua operação. Esteja à frente no mercado com a tecnologia de ponta da Schneider Electric. Adquira já o seu e explore o potencial máximo de seus sistemas Modicon!
