Schneider Electric TM3DQ16R

Visão Geral

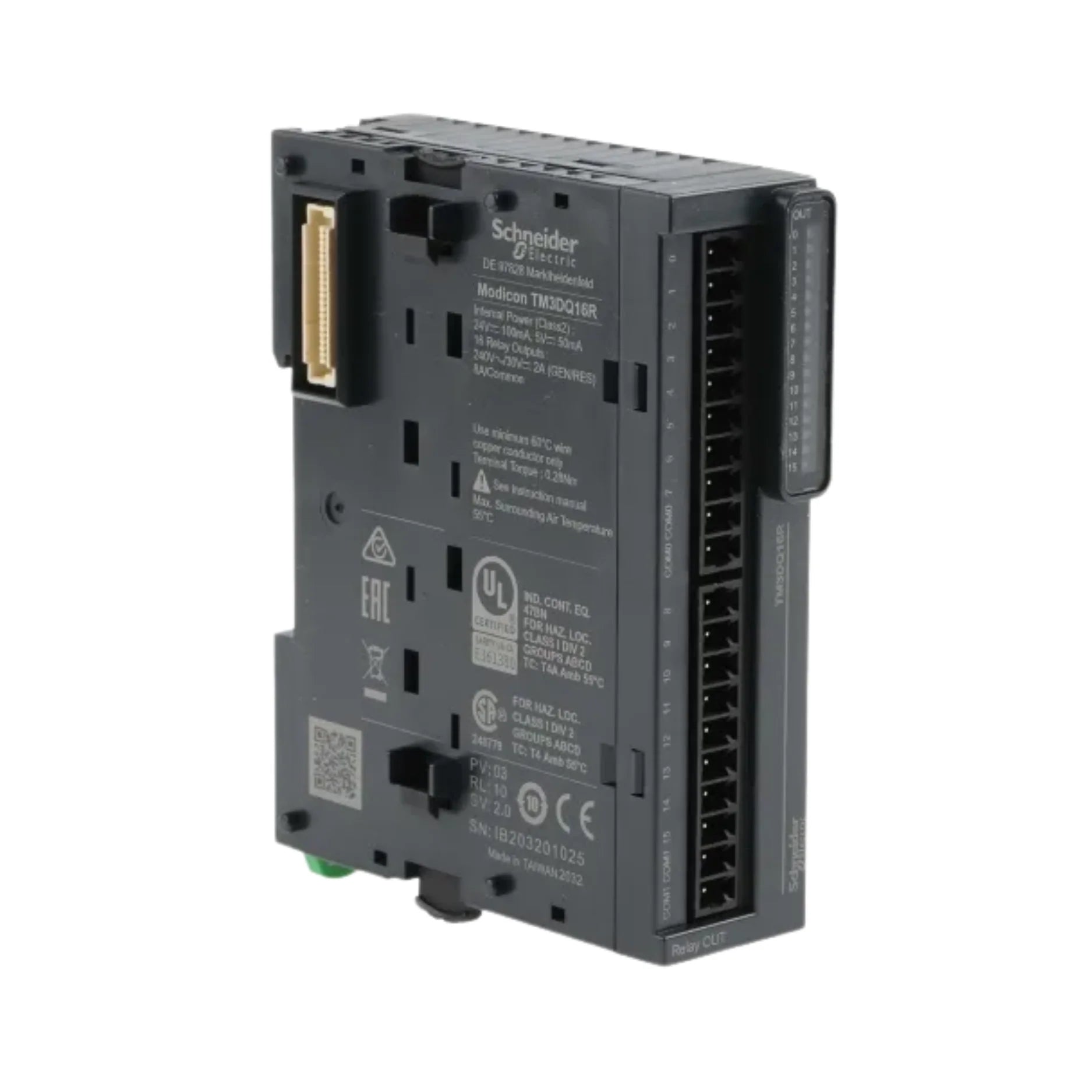

O Schneider Electric TM3DQ16R é um módulo de saída digital de 16 canais a relé, parte integrante da renomada linha de expansão Modicon TM3 I/O. Projetado para otimizar e ampliar as capacidades de saída de Controladores Lógicos Programáveis (CLPs) Modicon M221, M241 e M251, este módulo oferece saídas a relé robustas, com capacidade nominal de 2 A por canal. É a solução ideal para comutar cargas diversas em sistemas de automação industrial e controle de máquinas, garantindo flexibilidade e desempenho.

Principais Características

• Tipo de Saída: Relé (contato seco) para maior versatilidade.
• Número de Saídas: 16 canais independentes para controle preciso.
• Corrente Nominal de Saída: 2 A por canal, com limite total de 8 A por comum.
• Isolamento: Galvânico entre canais e circuito lógico, assegurando segurança e integridade.
• Tipo de Conexão: Bloco terminal de rosca removível para fácil instalação e manutenção.
• Montagem: Compatível com trilho DIN, otimizando o espaço no painel.
• Indicadores LED: LEDs de status para cada canal de saída, facilitando o diagnóstico.

Especificações Técnicas

• Modelo: TM3DQ16R
• Série: Modicon TM3
• Faixa de Tensão de Saída: 5–30V DC, 19–250V AC
• Tipo de Contato do Relé: SPST-NO (Single Pole, Single Throw - Normally Open)
• Frequência de Comutação: DC: 1 Hz; AC: 0.5 Hz
• Tempo de Resposta: Ligar (ON): ≤ 10 ms; Desligar (OFF): ≤ 5 ms
• Consumo de Energia: Aprox. 30 mA a 3.3V DC (via barramento)
• Grau de Proteção: IP20
• Temperatura de Operação: 0°C a +55°C
• Dimensões (L x A x P): 45 mm x 90 mm x 70 mm
• Peso: Aprox. 0.18 kg

Aplicações

• Controle de Máquinas e Processos Industriais
• Sistemas de Iluminação e Sinalização
• Acionamento de Motores e Contatores
• Equipamentos OEM que Requerem Saídas a Relé
• Automação Predial e Comercial
• Sistemas de Segurança e Alarme

Por Que Escolher Este Modelo?

• Controle Flexível: Oferece um controle de saída a relé altamente adaptável.
• Compatibilidade Abrangente: Compatível com todos os CLPs Modicon TM3 suportados, incluindo M221, M241 e M251.
• Desempenho Confiável: Garante uma operação estável e segura com cargas industriais.
• Design Compacto: Facilita a instalação em painéis com espaço limitado.
• Instalação Simplificada: Bloco terminal removível e montagem em trilho DIN agilizam o processo.
• Segurança Aprimorada: Isolamento galvânico protege o sistema e os operadores.

Compre Agora

Não perca a oportunidade de otimizar seus sistemas de automação com o módulo de saída digital Schneider Electric TM3DQ16R. Garanta maior controle, flexibilidade e confiabilidade parasuas aplicaçõesindustriais. Adquira já e eleve o nível da sua infraestrutura!
