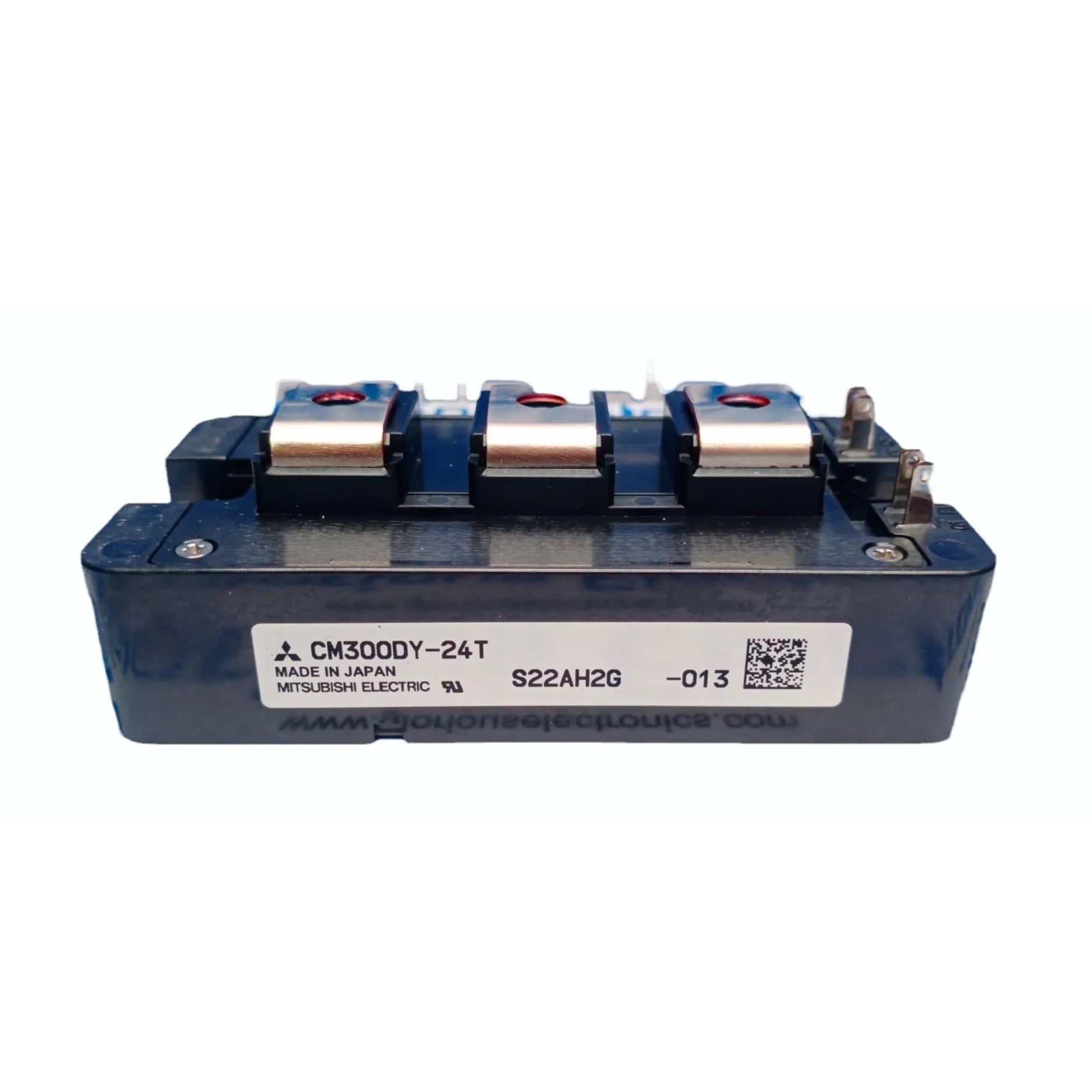

Mitsubishi CM300DY-24T

Visão Geral

O Mitsubishi CM300DY-24T é um módulo IGBT duplo de alto desempenho, projetado para oferecer eficiência superior em aplicações de comutação de alta potência. Com capacidade nominal de 300 A e 1200 V, este módulo é a solução ideal para acionamentos de motor industrial, inversores e sistemas de energia renovável. Sua tecnologia IGBT trench-gate minimiza as perdas de condução, enquanto os diodos de recuperação rápida integrados otimizam o desempenho geral. A base isolada e o design robusto para montagem em chassi garantem durabilidade e uma dissipação térmica eficaz em ambientes exigentes.

Principais Características

• Configuração IGBT dupla em ponte H.
• Classificação de 300 A e 1200 V para aplicações de alta potência.
• Estrutura IGBT trench-gate para perdas de condução e comutação reduzidas.
• Diodos de recuperação rápida (FRDs) integrados para desempenho aprimorado.
• Base isolada para máxima dissipação térmica e confiabilidade.
• Encapsulamento robusto para montagem em chassi, garantindo durabilidade.
• Perfeito para sistemas de energia industrial e renovável.

Especificações Técnicas

• Número da Peça: CM300DY-24T
• Configuração: IGBT duplo com diodos de roda livre
• Corrente de Coletor: 300 A (contínua)
• Tensão Coletor-Emissor: 1200 V
• VCE(sat): ~2.1–2.2 V na corrente nominal
• Tensão Gate-Emissor: ±20 V
• Velocidade de Comutação: Rápida
• Resistência Térmica (Junção-Caixa): ~0.12 °C/W
• Tipo de Montagem: Montagem em chassi (base isolada)
• Temperatura de Operação: –40 °C a +150 °C
• Tipo de Encapsulamento: Módulo de potência IGBT
• Peso: Aprox. 400 g

Aplicações

• Acionamentos de motor industrial e inversores de frequência.
• Sistemas de conversão e distribuição de energia elétrica.
• Sistemas de energia renovável (solar, eólica).
• Fontes de alimentação ininterrupta (UPS) e sistemas de backup.
• Sistemas de automação industrial e maquinário pesado.
• Equipamentos de soldagem industrial.

Por Que Escolher Este Modelo?

• Alta Capacidade: Gerencia correntes e tensões elevadas com segurança e eficiência.
• Perdas Reduzidas: Tecnologia trench-gate minimiza perdas de condução e comutação, aumentando a eficiência energética.
• Confiabilidade Mitsubishi: Qualidade e durabilidade comprovadas pela marca Mitsubishi, líder em semicondutores de potência.
• Otimização Térmica: Base isolada garante excelente dissipação de calor, prolongando a vida útil do componente.
• Desempenho Inovador: Diodos de recuperação rápida integrados aprimoram a performance geral do sistema.
• Durabilidade: Construção robusta e design de montagem em chassi para ambientes industriais severos.

Compre Agora

O módulo IGBT Mitsubishi CM300DY-24T está disponível e pronto para envio mundial. Este produto é parte de nossa coleção de Módulos IGBT Mitsubishi, projetados para conversão de energia de alta eficiência e desempenho confiável em automação industrial. Explore a linha completa de Módulos IGBT Mitsubishi e aprofunde-se na categoria principal de Componentes de Eletrônica de Potência para descobrir diodos, tiristores, GTOs, MOSFETs e outras soluções em semicondutores de ponta.
