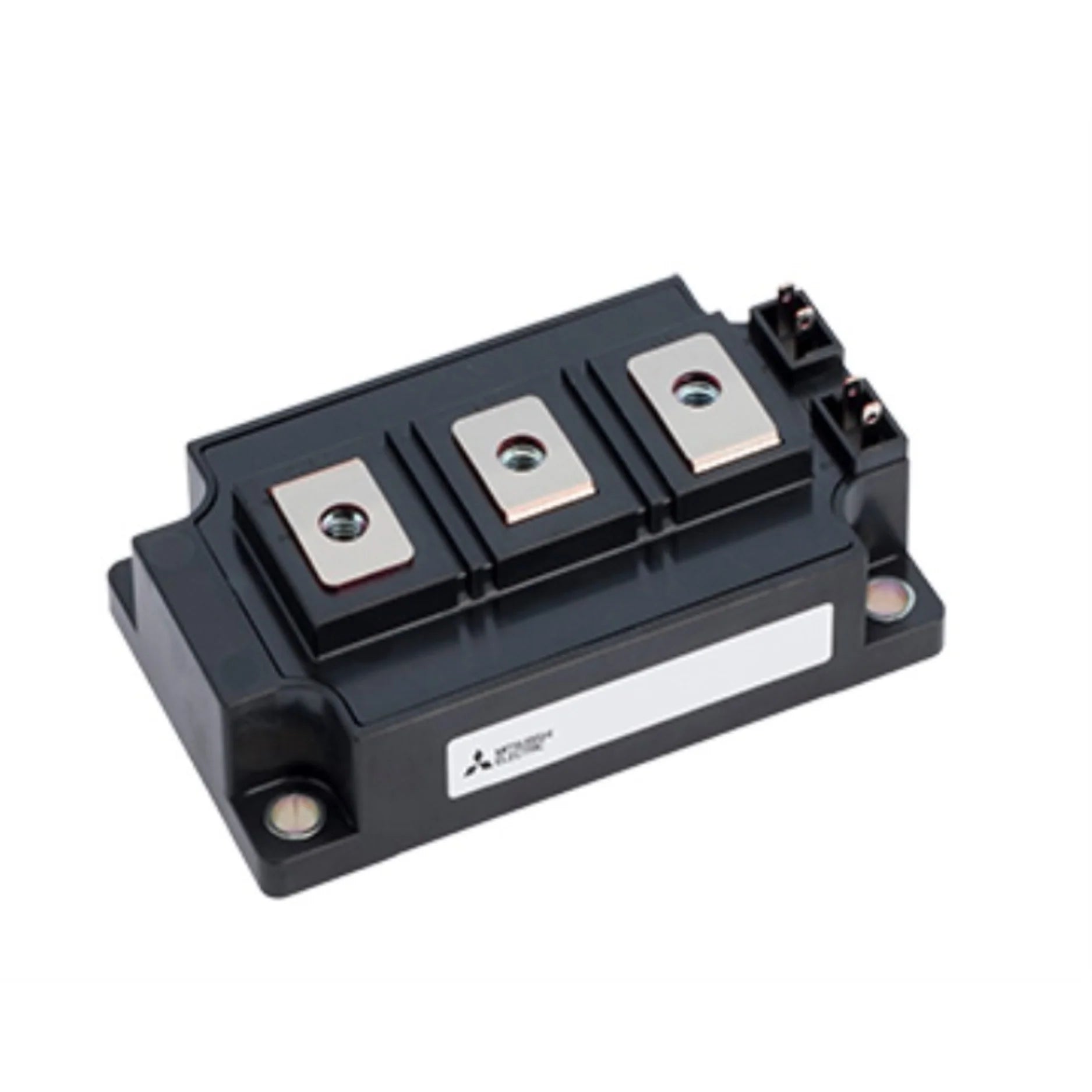

Mitsubishi CM300DY-24NFH

Visão Geral

O Mitsubishi CM300DY-24NFH é um módulo IGBT duplo de alta potência, projetado para as aplicações industriais mais exigentes. Com capacidade nominal de 300 A e 1200 V, este módulo incorpora a avançada tecnologia IGBT de porta de trincheira, juntamente com diodos de recuperação rápida integrados. Essa combinação resulta em perdas de chaveamento mínimas e uma eficiência energética excepcional. A base isolada e a montagem robusta em chassi garantem um desempenho térmico superior e uma vida útil prolongada, mesmo em ambientes de alto estresse operacional, assegurando a confiabilidade contínua de seus sistemas.

Principais Características

• Configuração dual IGBT em meia-ponte para flexibilidade em circuitos.
• Corrente de coletor de 300 A, ideal para aplicações de alta corrente.
• Tensão coletor-emissor de 1200 V, adequado para sistemas de alta voltagem.
• Tecnologia IGBT de porta de trincheira com baixo VCE(sat) para maior eficiência.
• Diodos de roda livre com recuperação rápida integrados.
• Base isolada para gerenciamento térmico eficaz e seguro.
• Construção robusta para montagem em chassi, garantindo durabilidade.

Especificações Técnicas

• Modelo: CM300DY-24NFH
• Configuração: Dual IGBT com diodos
• Corrente do Coletor: 300 A
• Tensão Coletor-Emissor: 1200 V
• VCE(sat): ~2.1–2.3 V @ corrente nominal
• Tensão Gate-Emissor: ±20 V
• Resistência Térmica (Junção-Caixa): ~0.075 °C/W
• Velocidade de Chaveamento: Rápida
• Tipo de Montagem: Chassi (base isolada)
• Temperatura de Operação: –40 °C a +150 °C
• Tipo de Encapsulamento: Módulo IGBT Industrial
• Peso: Aprox. 600–700 g

Aplicações

• Acionamentos industriais de alta potência.
• Inversores para sistemas de energia renovável (solar, eólica).
• Sistemas de potência para tração e transporte.
• Controladores de motores de grande porte.
• Automação industrial e robótica avançada.
• Fontes de alimentação ininterruptas (UPS) de alto desempenho.

Por Que Escolher Este Modelo?

• Alta eficiência e robustez: Oferece 300 A a 1200 V com perdas mínimas, otimizando o consumo de energia.
• Tecnologia Mitsubishi comprovada: Beneficie-se da confiabilidade e inovação da tecnologia de porta de trincheira da Mitsubishi.
• Desempenho térmico superior: A base isolada garante uma dissipação de calor eficiente e maior estabilidade operacional.
• Confiabilidade em condições severas: Projetado para operar com segurança e estabilidade em ambientes industriais agressivos.
• Ideal para OEMs e sistemas de alta demanda: Perfeito para fabricantes de equipamentos originais e para modernização de sistemas de potência de alta capacidade.
• Longa vida útil: Construção robusta e componentes de alta qualidade garantem durabilidade e baixa manutenção.

Compre Agora

O módulo IGBT Mitsubishi CM300DY-24NFH está disponível para envio imediato em todo o mundo. Este componente essencial faz parte da nossa abrangente coleção de Módulos IGBT Mitsubishi, projetados para oferecer conversão de energia de alta eficiência e desempenho confiável em automação industrial. Explore nossa linha completa de Módulos IGBT Mitsubishi para encontrar a solução ideal para suas necessidades. Visite também a categoria principal de Componentes Eletrônicos de Potência para descobrir diodos, tiristores, GTOs, MOSFETs e outras soluções semicondutoras de ponta.
