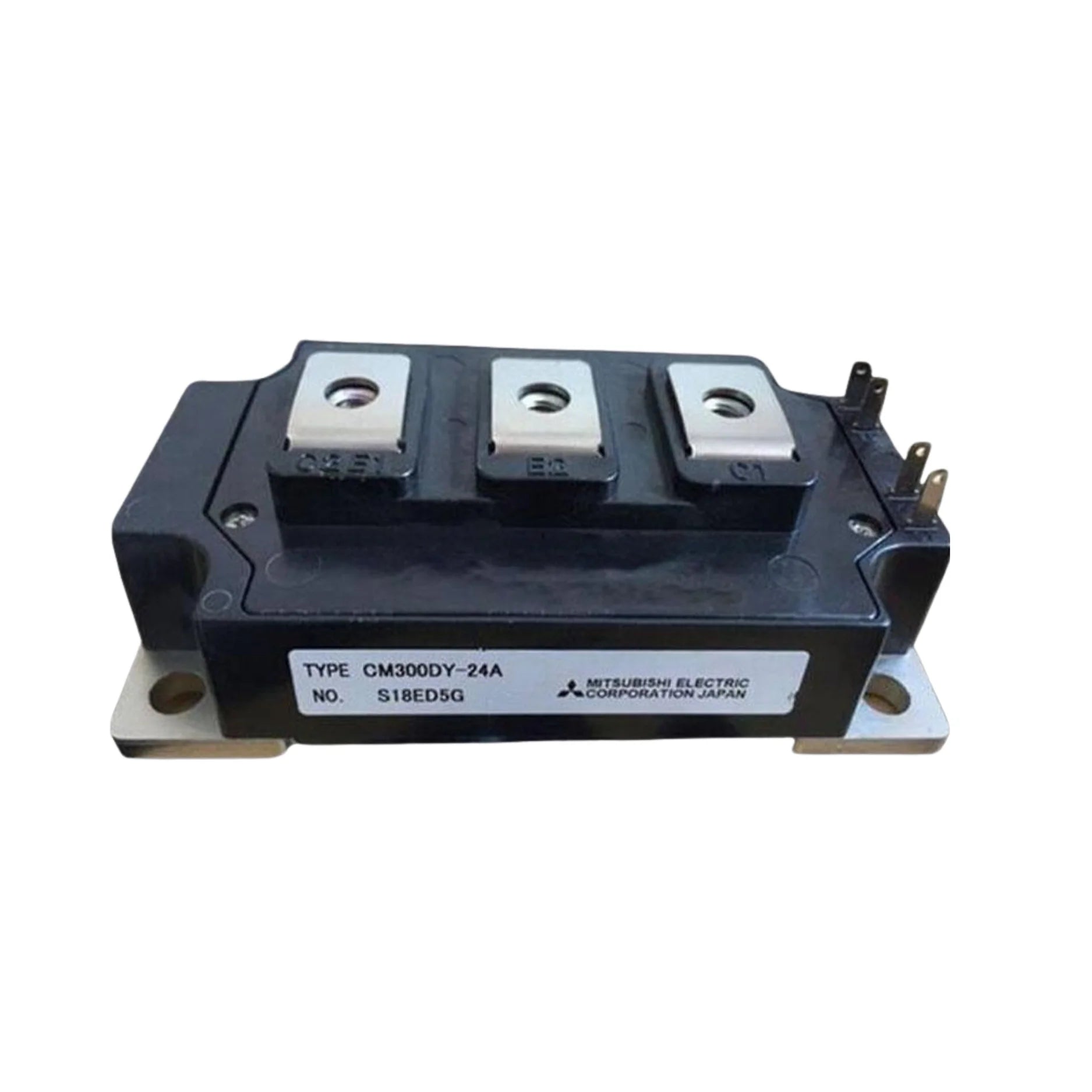

Mitsubishi CM300DY-24A

Visão Geral

O CM300DY-24A da Mitsubishi Electric é um módulo IGBT dual de alta performance, projetado para as aplicações mais exigentes em eletrônica de potência. Com uma classificação de 300 A e 1200 V, este módulo incorpora a avançada tecnologia Trench-Gate e diodos de roda livre integrados, garantindo eficiência superior e comutação rápida. É a solução ideal para sistemas de energia como inversores, fontes de alimentação ininterrupta (UPS), drivers de motor e outras aplicações industriais que demandam manuseio de alta corrente e tensão com confiabilidade excepcional.

Principais Características

• Módulos IGBT duais com diodos de recuperação rápida (FWD)
• Tensão nominal de 1200 V
• Corrente nominal contínua de 300 A
• Estrutura Trench-Gate para alta eficiência e comutação rápida
• Baixa VCE(sat) para perdas de condução reduzidas
• Base isolada para simplificação da integração térmica
• Design para montagem em chassi, garantindo instalação segura
• Durabilidade de nível industrial para ambientes robustos

Especificações Técnicas

• Modelo: CM300DY-24A
• Configuração: Dual IGBT em meia-ponte
• Corrente de Coletor (Ic): 300 A (contínua)
• Tensão Coletor-Emissor (Vces): 1200 V
• Tensão de Saturação (VCE(sat)): ~2.1 V a 300 A
• Tensão Gate-Emissor (VGE): ±20 V máx.
• Dissipação de Potência: ~1890 W (a 25 °C temperatura da caixa)
• Resistência Térmica (Rth): IGBT ~0.066 °C/W
• Temperatura de Operação: –40 °C a +150 °C
• Tensão de Isolamento: 2500 V RMS
• Montagem: Chassi com base isolada
• Peso: Aprox. 280 g

Aplicações

• Drivers de motor AC industriais
• Sistemas de fontes de alimentação ininterrupta (UPS)
• Inversores para energias renováveis (solar, eólica)
• Equipamentos de soldagem de alta performance
• Sistemas de conversão de energia de alta potência
• Equipamentos de automação industrial

Por Que Escolher Este Modelo?

• Capacidade de corrente elevada em um formato compacto e otimizado
• Excelente desempenho de comutação, elevando a eficiência energética
• Confiabilidade comprovada da marca Mitsubishi Electric, líder no mercado
• Fácil instalação graças ao design de montagem em chassi padrão
• Ideal para operar em ambientes industriais exigentes e de alta demanda
• Tecnologia de ponta que garante longevidade e menor necessidade de manutenção

Compre Agora

O módulo IGBT Mitsubishi CM300DY-24A está disponível para compra e oferecemos envio global. Este produto é parte integrante de nossa coleção de Módulos IGBT Mitsubishi, desenvolvida para proporcionar conversão de energia de alta eficiência e um desempenho confiável em automação industrial. Explore a linha completa de Módulos IGBT Mitsubishi para encontrar a solução perfeita para suas necessidades. Descubra também nossa categoria principal de Componentes de Eletrônica de Potência, que inclui diodos, tiristores, GTOs, MOSFETs e outras soluções semicondutoras de última geração.
