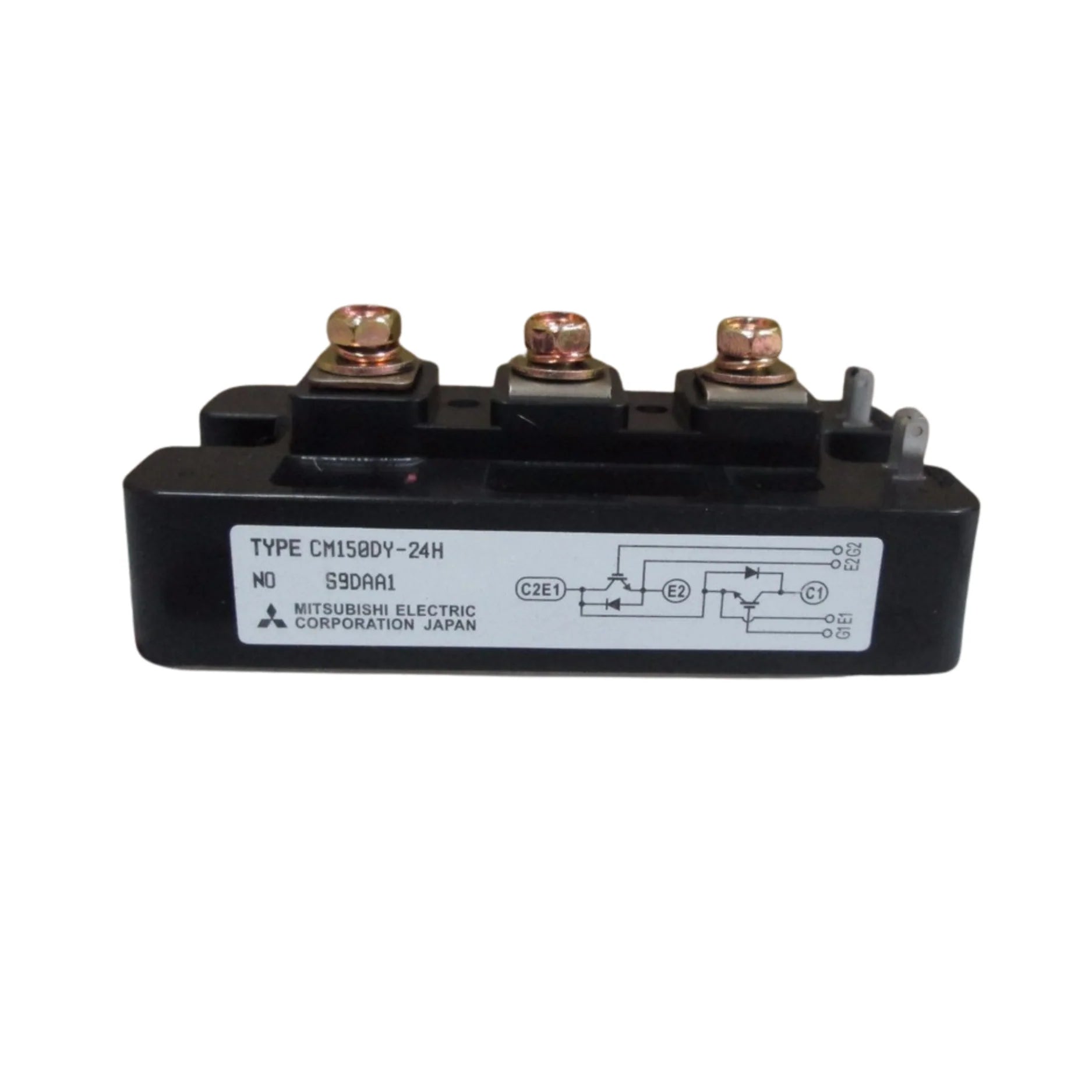

Mitsubishi CM150DY-24H

Visão Geral

O CM150DY-24H da Mitsubishi Electric é um módulo IGBT duplo, compacto e de alto desempenho, projetado especificamente para atender às exigências de aplicações industriais de média potência. Combinando a avançada tecnologia Trench-Gate IGBT com diodos de recuperação rápida integrados, este módulo oferece performance superior e confiabilidade. O seu design robusto em um encapsulamento para montagem em chassi, com base isolada, simplifica a dissipação de calor e a instalação segura. Com uma impressionante capacidade de corrente contínua de 150 A e uma tensão nominal de 1200 V, o CM150DY-24H é a escolha ideal para uma vasta gama de sistemas críticos de conversão de energia, incluindo inversores, acionamentos de motor, fontes de alimentação ininterruptas (UPS) e sistemas de energia renovável.

Principais Características

• Módulo IGBT duplo com diodos de roda livre integrados para maior eficiência.
• Corrente nominal de 150 A contínua, suportando cargas intensas em ambientes industriais.
• Classificação de tensão de 1200 V, ideal para aplicações de média a alta potência.
• Baixa tensão de saturação (VCE(sat)) graças à avançada tecnologia Trench-Gate, minimizando perdas.
• Base isolada para simplificar a gestão térmica e a montagem, garantindo segurança.
• Encapsulamento para montagem em chassi, assegurando instalação robusta e duradoura.
• Comutação eficiente em alta velocidade, otimizando o desempenho do sistema.

Especificações Técnicas

• Modelo: CM150DY-24H
• Configuração: Duplo IGBT + Duplo Diodo
• Corrente de Coletor (Ic): 150 A (contínua)
• Tensão Coletor–Emissor (Vces): 1200 V
• Dissipação de Potência: ~650 W (Tc = 25 °C)
• VCE(sat): ≈2.1 V @ 150 A
• Tensão Porta–Emissor (VGE): ±20 V máx.
• Capacitância de Entrada (Cies): ~100 nF
• Resistência Térmica (Rth(j‑c)): Aprox. 0.25 °C/W
• Temperatura de Operação: –40 °C a +150 °C (Junção)
• Montagem: Chassi (hardware M5/M6) com base isolada
• Peso: ~250 g

Aplicações

• Inversores e acionamentos de motor de média potência, garantindo controle preciso.
• Fontes de alimentação ininterruptas (UPS) para proteção de equipamentos críticos.
• Sistemas de conversão de energia em diversas configurações industriais.
• Inversores para sistemas de energia renovável, como solar e eólica.
• Equipamentos de automação e robótica que necessitam de módulos de potência robustos e confiáveis.
• Soldagem industrial e outras aplicações de alta corrente.

Por Que Escolher Este Modelo?

• Combina a eficiência da comutação de IGBTs duplos em um módulo compacto e otimizado.
• Oferece alta durabilidade com um design de chassi de nível industrial, ideal para ambientes exigentes.
• Estrutura Trench-Gate de baixa perda para um desempenho energeticamente eficiente e redução de custos operacionais.
• Fácil integração em sistemas existentes e novos projetos através de sua base isolada.
• Qualidade de engenharia Mitsubishi Electric, sinônimo de confiabilidade em ambientes agressivos.
• Disponibilidade e suporte globais, garantindo acesso e assistência onde quer que você esteja.

Compre Agora

O módulo IGBT Mitsubishi CM150DY-24H está disponível para envio mundial. Este produto é um componente essencial da nossa coleção de Módulos IGBT Mitsubishi, projetada para a máxima eficiência na conversão de energia e desempenho inabalável em automação industrial. Explore a linha completa de Módulos IGBT Mitsubishi para encontrar a solução ideal para suas necessidades. Para descobrir uma vasta gama de soluções em semicondutores, incluindo diodos, tiristores, GTOs, MOSFETs e outros, visite nossa categoria principal de Componentes de Eletrônica de Potência.
