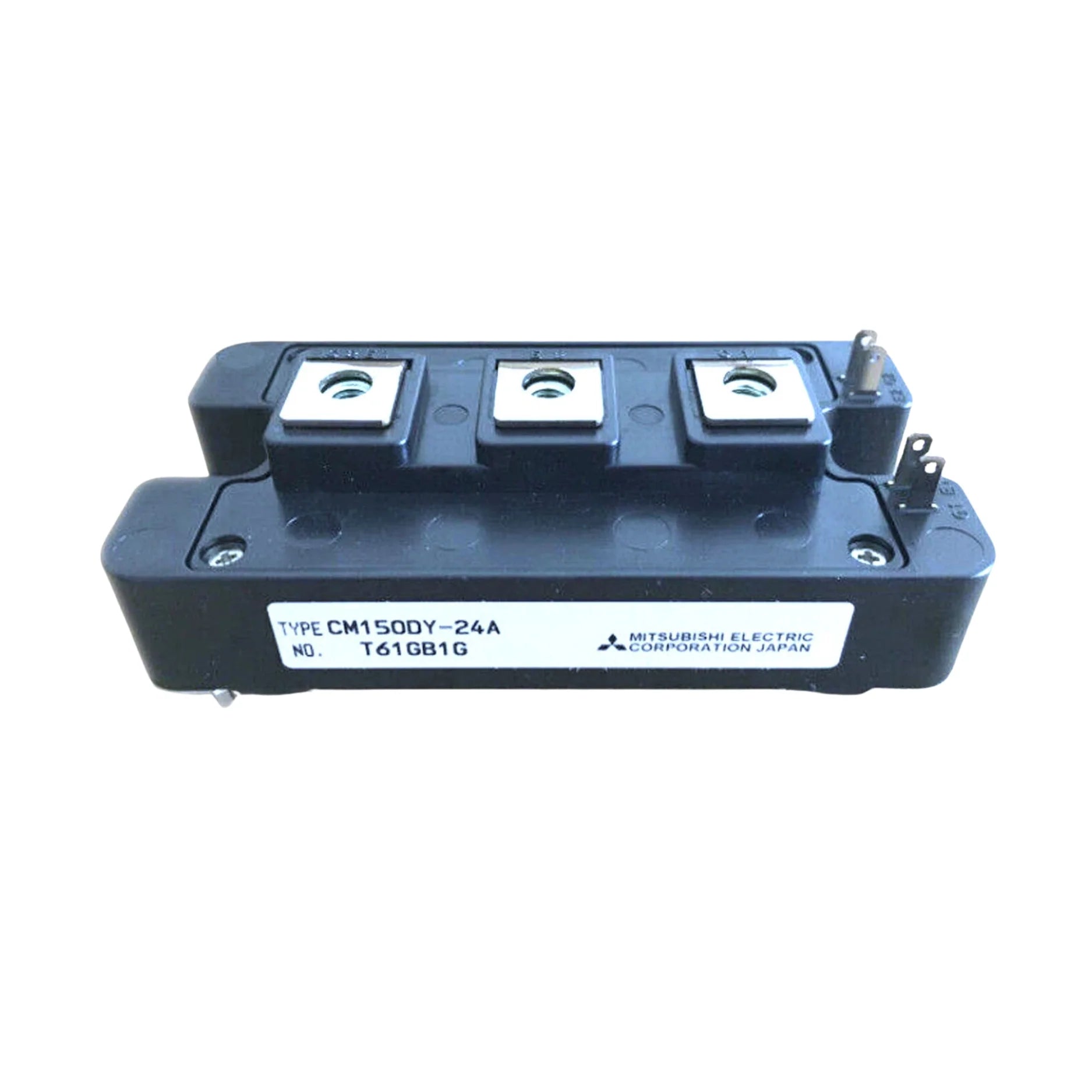

Mitsubishi CM150DY-24A

Visão Geral

O Mitsubishi CM150DY-24A é um módulo IGBT dual compacto e robusto, projetado para atender às demandas de aplicações de média a alta potência. Com uma classificação impressionante de 150 A e 1200 V, este módulo incorpora a avançada tecnologia IGBT trench-gate, que garante uma comutação eficiente e perdas minimizadas. Sua construção inclui diodos de roda livre integrados e uma base isolada, que não apenas melhora o desempenho térmico, mas também simplifica significativamente a montagem e a integração em diversos sistemas. A confiabilidade e a qualidade inerentes aos produtos Mitsubishi Electric fazem do CM150DY-24A uma escolha superior para engenheiros que buscam desempenho e durabilidade em ambientes industriais exigentes.

Principais Características

• Configuração IGBT dual para design de circuito simplificado e flexibilidade.
• Diodos de roda livre integrados para proteção e maior eficiência.
• Corrente de coletor contínua de 150 A, adequada para cargas elevadas.
• Tensão coletor-emissor de 1200 V, ideal para aplicações de alta tensão.
• Tecnologia trench-gate para comutação rápida e perdas reduzidas.
• Base isolada para montagem em chassi, otimizando a dissipação de calor.
• Baixa saturação de tensão coletor-emissor (Vce(sat)), melhorando a eficiência energética.

Especificações Técnicas

• Modelo: CM150DY-24A
• Corrente do Coletor (Ic): 150 A (contínua)
• Tensão Coletor-Emissor (Vces): 1200 V
• Vce(sat) (típico): ~2.1 V
• Dissipação de Potência: ~650 W
• Tensão Gate-Emissor: ±20 V
• Capacitância de Entrada: ~100 nF
• Tempo de Comutação: Tempos de subida/descida rápidos
• Montagem: Chassi
• Temperatura de Operação: –40 °C a +150 °C
• Encapsulamento: Módulo de base isolada

Aplicações

• Sistemas inversores de frequência.
• Controle de motores CA para automação industrial.
• Sistemas de alimentação ininterrupta (UPS).
• Unidades de conversão de energia de alta potência.
• Sistemas de energia renovável (e.g., inversores solares e eólicos).
• Retificadores controlados e controladores de potência.

Por Que Escolher Este Modelo?

• Design compacto de IGBT dual que simplifica o projeto de sistemas e reduz o espaço.
• Baixas perdas de condução e comutação, resultando em maior eficiência energética.
• Alta durabilidade e excelente desempenho térmico, garantindo vida útil prolongada.
• Engenharia confiável da Mitsubishi Electric, sinônimo de qualidade e inovação.
• Ideal para uma vasta gama de aplicações industriais de médio e grande porte.
• Contribui para a redução de custos operacionais através da otimização do consumo de energia.

Compre Agora

O módulo IGBT Mitsubishi CM150DY-24A está prontamente disponível para aquisição e desfruta de envio para todo o mundo. Este componente é parte integrante da nossa coleção de Módulos IGBT Mitsubishi, especificamente desenvolvida para proporcionar conversão de energia de alta eficiência e um desempenho confiável em automação industrial. Convidamos você a explorar a gama completa de Módulos IGBT Mitsubishi para descobrir soluções que atendam às suas necessidades mais exigentes. Além disso, explore nossa categoria principal de Componentes de Eletrônica de Potência para encontrar diodos, tiristores, GTOs, MOSFETs e outras soluções semicondutoras de ponta.
