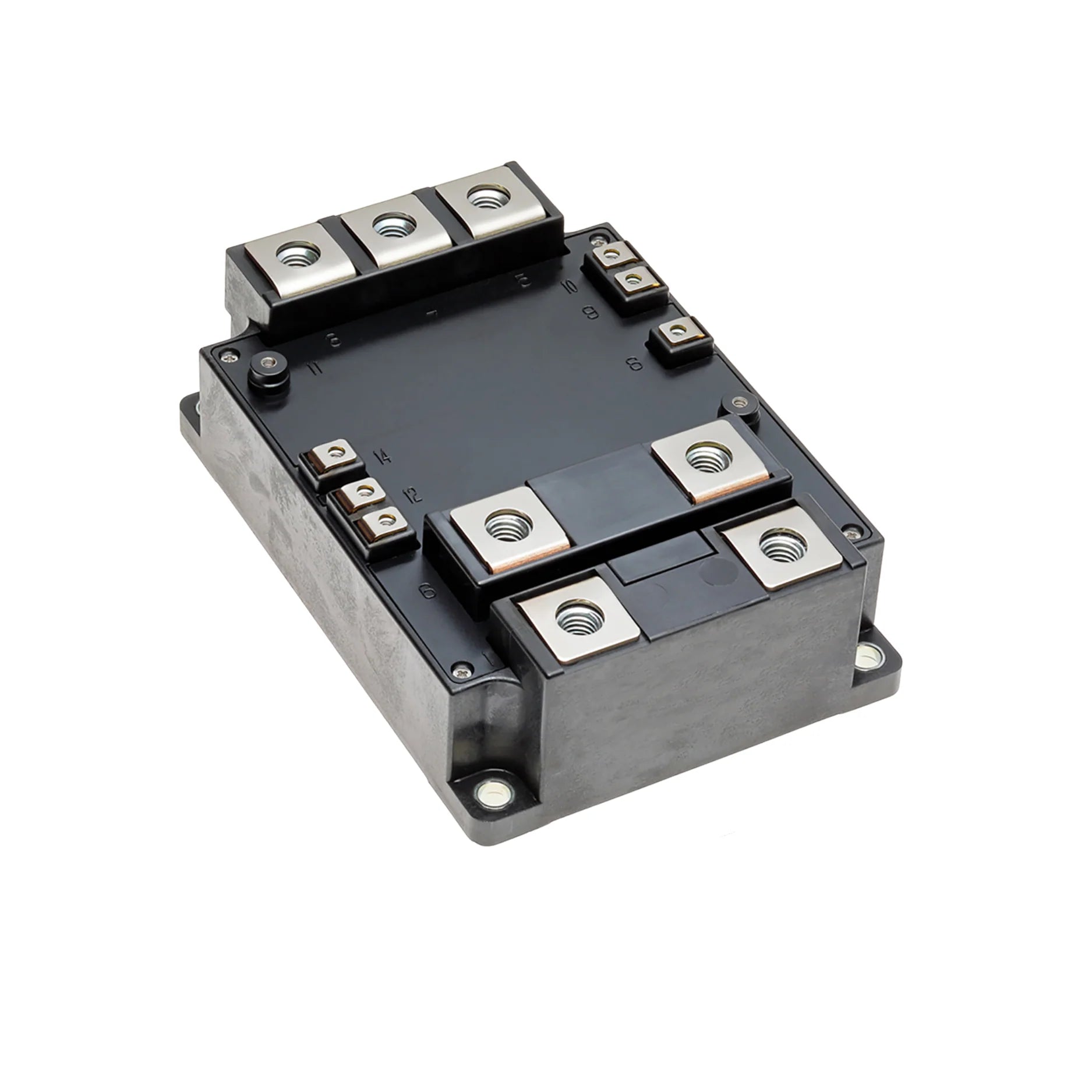

Mitsubishi CM1200DW-24T

Visão Geral

O Mitsubishi CM1200DW-24T é um módulo IGBT duplo de alto desempenho, meticulosamente projetado para atender às demandas de aplicações que exigem extrema potência. Com uma impressionante classificação de corrente de 1200 A e uma tensão de bloqueio de 1200 V, este módulo incorpora a avançada tecnologia IGBT trench-gate da Mitsubishi. Essa inovação garante baixa saturação de tensão coletor-emissor (VCE(sat)) e inclui diodos de recuperação rápida integrados, otimizando a eficiência energética. Sua base isolada termicamente e sua construção robusta o tornam a escolha ideal para sistemas industriais e de energia que operam sob condições severas, oferecendo confiabilidade e desempenho consistentes.

Principais Características

• Configuração half-bridge com IGBTs duplos para flexibilidade
• Corrente de coletor de 1200 A, ideal para cargas pesadas
• Tensão coletor-emissor de 1200 V, garantindo ampla margem de segurança
• Tecnologia IGBT trench-gate para alta eficiência e perdas mínimas
• Diodos de roda livre de recuperação rápida integrados
• Base isolada para transferência térmica otimizada e segurança aprimorada
• Módulo de montagem em chassi robusto para uso industrial
• Desempenho de nível industrial comprovado pela Mitsubishi

Especificações Técnicas

• Número da Peça: CM1200DW-24T
• Configuração: IGBT Duplo com diodos
• Corrente de Coletor: 1200 A (contínua)
• Tensão Coletor-Emissor: 1200 V
• VCE(sat): ~2.0–2.2 V na corrente nominal
• Tensão Gate-Emissor: ±20 V
• Resistência Térmica (Junção-Caixa): ~0.015 °C/W
• Velocidade de Chaveamento: Rápida
• Tipo de Montagem: Montagem em chassi (base isolada)
• Temperatura de Operação: –40 °C a +150 °C
• Tipo de Pacote: Módulo industrial de alta potência
• Peso: Aprox. 1.5–2.0 kg

Aplicações

• Grandes acionamentos de motores industriais
• Sistemas de tração e ferroviários
• Inversores de potência para energias renováveis
• Sistemas UPS e fontes de alimentação de alta capacidade
• Equipamentos de automação e controle de alta capacidade
• Sistemas de soldagem industrial de alta corrente

Por Que Escolher Este Modelo?

• Capacidade de lidar com correntes extremamente altas com margem de segurança de 1200 V.
• Eficiente, robusto e projetado para uso industrial contínuo e exigente.
• Beneficia-se da renomada tecnologia IGBT trench-gate da Mitsubishi.
• A base isolada garante desempenho térmico superior e maior vida útil do componente.
• Confiabilidade comprovada em sistemas de potência de missão crítica em todo o mundo.
• Ideal para otimização de sistemas e redução de perdas energéticas.

Compre Agora

O módulo IGBT Mitsubishi CM1200DW-24T está disponível para envio mundial. Este produto é um componente essencial da nossa coleção de Módulos IGBT Mitsubishi, projetado para oferecer conversão de energia de alta eficiência e desempenho confiável em aplicações de automação industrial. Explore a gama completa de Módulos IGBT Mitsubishi e descubra outras soluções de ponta em nossa categoria principal de Componentes de Eletrônica de Potência, incluindo diodos, tiristores, GTOs e MOSFETs.
