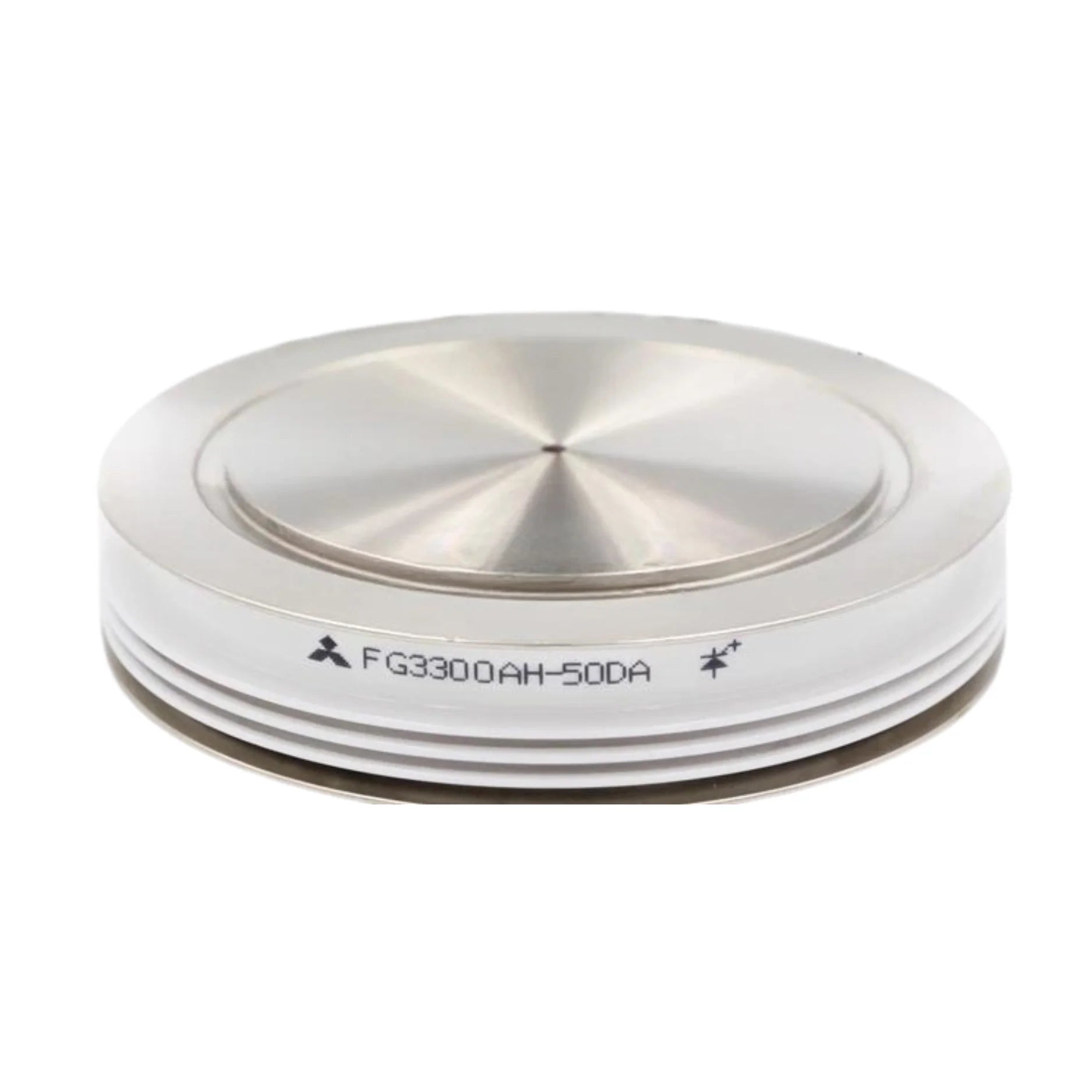

Mitsubishi FG3300AH-50DA

Visão Geral

O Mitsubishi FG3300AH-50DA é um tiristor GTO (Gate Turn-Off) de alta corrente, projetado para oferecer desempenho excepcional em sistemas de energia exigentes. Com classificações de 3300 A e 2500 V, este dispositivo incorpora uma configuração de ânodo-curto e uma carcaça robusta tipo "press-pack", otimizada para aplicações de comutação de alta potência. Sua engenharia avançada garante alta capacidade de surto, baixa potência de acionamento do gate e excelente controlabilidade, tornando-o a escolha ideal para inversores industriais, picadores CC, sistemas de aquecimento por indução e conversores CC-CC.

Principais Características

• Tensão nominal: 2500 V
• Corrente controlável repetitiva: 3300 A
• Estrutura "press-pack" para montagem robusta e confiável
• Configuração de ânodo-curto para otimização de desempenho
• Alta capacidade de corrente de surto (24 kA)
• Características de controle de gate superiores
• Ampla faixa de temperatura de operação, garantindo versatilidade

Especificações Técnicas

• Modelo: FG3300AH-50DA
• Tipo: Tiristor Gate Turn-Off (GTO)
• Encapsulamento: Tipo Press-pack
• Configuração: Ânodo-curto
• VDRM/VRRM: 2500 V
• VRDC: 2000 V
• ITQRM: 3300 A
• IT(RMS): 1570 A
• IT(AV): 1000 A
• ITSM: 24.000 A
• I²t: 2.4 × 10⁶ A²s
• di/dt: 500 A/µs
• VFGM: 10 V
• VRGM: 17 V
• IFGM: 100 A
• IRGM: 1100 mA
• PFGM: 400 W
• PRGM: 27 W
• PFG(AV): 100 W
• PRG(AV): 230 W
• Tj: –40 °C a +125 °C
• Tstg: –40 °C a +150 °C
• Força de Montagem: 30–40 kN
• Peso: 1220 g

Aplicações

• Inversores industriais de alta potência
• Circuitos picadores CC (Choppers DC)
• Sistemas de aquecimento por indução
• Conversores CC-CC de alto desempenho
• Conversores de tração de alta velocidade
• Sistemas de energia de pulso

Por Que Escolher Este Modelo?

• Capacidade de comutação elevada com controle de gate preciso
• Formato "press-pack" durável para ambientes operacionais robustos
• Otimizado para máxima eficiência na conversão de energia
• Garantia da reconhecida e confiável tecnologia GTO da Mitsubishi
• Desempenho consistente em uma ampla gama de temperaturas
• Confiabilidade comprovada em aplicações industriais e de tração

Compre Agora

O tiristor GTO Mitsubishi FG3300AH-50DA está disponível para aquisição e pode ser enviado para qualquer localidade do mundo. Invista em desempenho e durabilidade para seus projetos de alta potência.
