Mitsubishi FG2000FX-50DA

Visão Geral

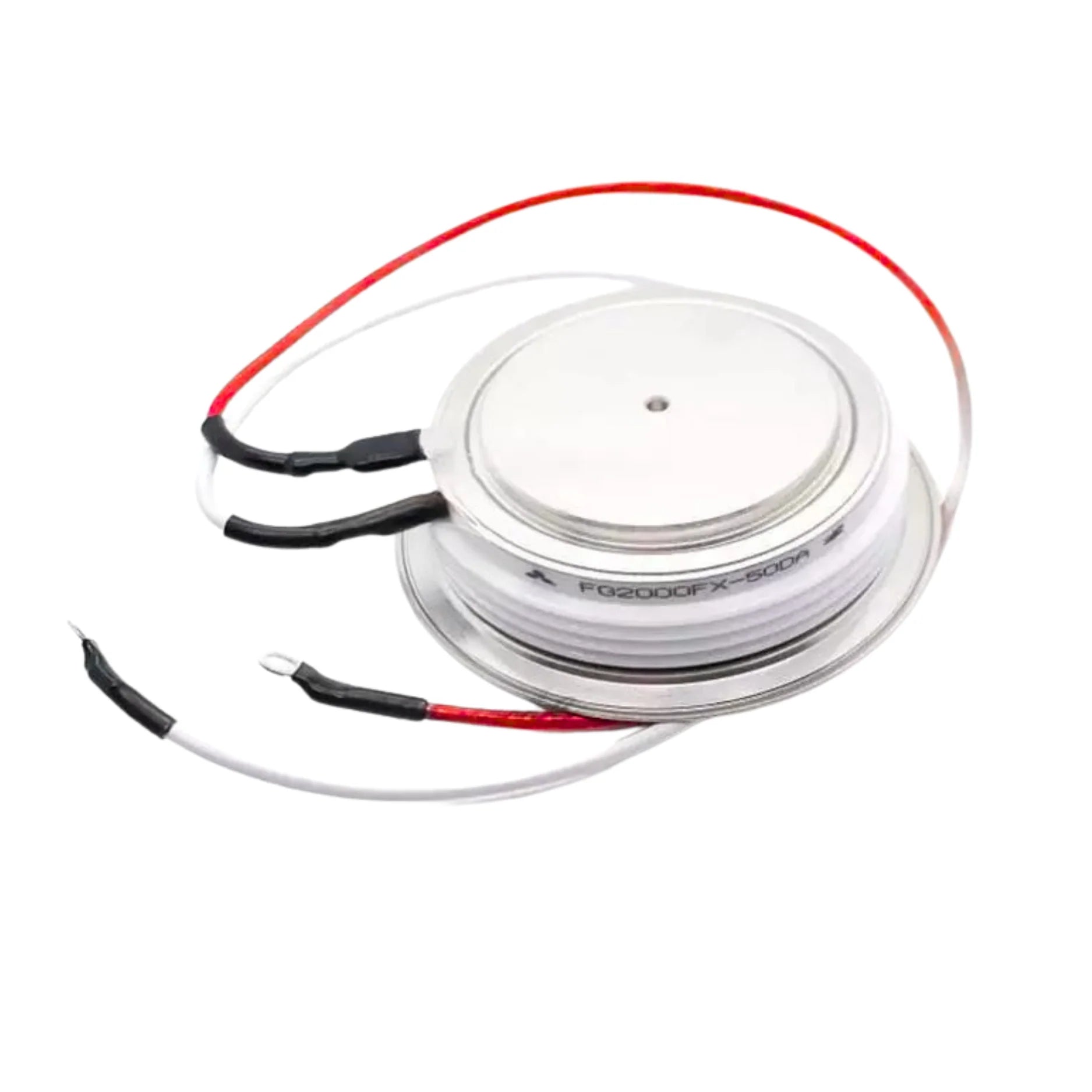

O Mitsubishi FG2000FX-50DA é um tiristor GTO (Gate Turn-Off) de alta potência, projetado para aplicações exigentes em eletrônica de potência. Com classificações de 2500 V e 1050 A, este componente é a escolha ideal para sistemas como inversores industriais, picadores (choppers) de corrente contínua e conversores DC/DC. Sua configuração de ânodo curto e design ‘‘press pack’’ garantem um desempenho superior, oferecendo comutação rápida, alta capacidade de surto e excelente estabilidade térmica para as mais diversas operações industriais.

Principais Características

• Tensão Repetitiva de Pico Off-State: 2500 V
• Corrente Média On-State: 1050 A
• Classificação de Corrente de Surto: 16 kA
• Configuração de Ânodo Curto
• Encapsulamento ‘‘Press Pack’’ Robusto
• Excelente dIT/dt: 1000 A/µs
• Tempo de ‘‘Turn-On’’ (Ligação): 30 µs

Especificações Técnicas

• Modelo: FG2000FX-50DA
• Tipo: Tiristor GTO (Gate Turn-Off)
• Invólucro: ‘‘Press Pack’’ (Tipo Ânodo Curto)
• VDRM/VRRM: 2500 V
• VRDC: 2000 V
• IT(AV): 1050 A
• ITQRM: 2200 A
• IT(RMS): 1650 A
• ITSM: 16.000 A
• I²t: 10.5 × 10⁵ A²s
• VGT: 2.4 V
• IGT: 610 mA
• IGQM: 1000 A
• dI/dt: 1000 A/µs
• tgt: 30 µs
• Resistência Térmica (Rth j-f): 0.017 °C/W
• Força de Montagem: 18–24 kN
• Peso: 760 g

Classificações de Gate

• VFGM: 100 V
• VRGM: 17 V
• IFGM: 650 mA
• IRGM: 280 mA
• PFGM: 50 W
• PRGM: 18 W
• PFG(AV): 50 W
• PRG(AV): 1.5 W

Térmicas e Ambientais

• Temperatura da Junção (Tj): –40 °C a +125 °C
• Temperatura de Armazenamento (Tstg): –40 °C a +150 °C

Aplicações

• Inversores industriais de alta performance
• Sistemas de aquecimento por indução
• Conversores DC/DC e retificadores
• Picadores (choppers) de corrente contínua
• Sistemas de comutação de alta potência
• Fontes de alimentação ininterruptas (UPS)

Por Que Escolher Este Modelo?

• Alta capacidade de surto e comutação para ambientes exigentes.
• Estrutura ‘‘press pack’’ robusta que garante durabilidade e desempenho.
• Confiabilidade e qualidade ‘‘Mitsubishi Electric’’ para uso industrial contínuo.
• Ideal para designs compactos e de alta eficiência, otimizando espaço e energia.
• Desempenho térmico superior, aumentando a vida útil do componente.
• Versatilidade para diversas aplicações em eletrônica de potência.

Compre Agora

O tiristor GTO Mitsubishi FG2000FX-50DA está disponível em estoque e enviamos para todo o mundo. Aproveite a performance e a durabilidade que só a Mitsubishi Electric pode oferecer para suas aplicações de eletrônica de potência.
