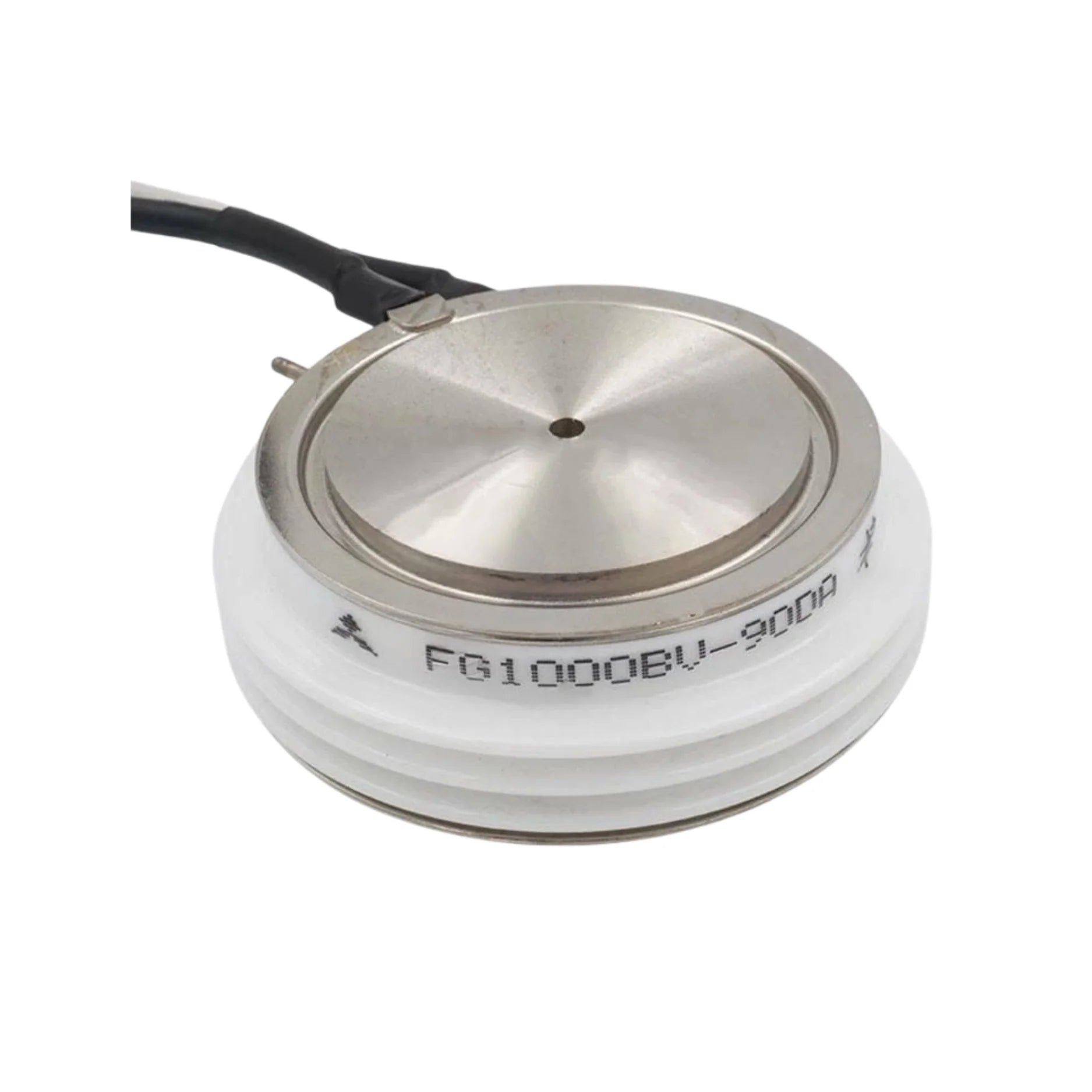

MITSUBISHI FG1000BV-90DA

Visão Geral

O MITSUBISHI FG1000BV-90DA é um tiristor GTO (Gate Turn-Off) de alta performance, meticulosamente desenvolvido para fornecer controle robusto e preciso em aplicações industriais exigentes. Com uma impressionante tensão de pico repetitiva no estado de bloqueio de 4500 V e uma capacidade de corrente controlável de 1000 A, este componente é a escolha ideal para inversores de alta potência, sistemas de aquecimento por indução, choppers DC e conversores DC-DC. Sua estrutura com curto-circuito de anodo garante um tempo de desligamento rápido e uma elevada tolerância a correntes de surto, assegurando operação confiável em ambientes de alta demanda.

Principais Características

• Tensão de bloqueio nominal (VDRM/VRRM) de 4500 V.
• Corrente controlável repetitiva no estado ligado (ITQRM) de 1000 A.
• Capacidade de corrente de surto (ITSM) de 8400 A.
• Estrutura com curto-circuito de anodo para comutação ultrarrápida.
• Compatível com ondas senoidais de 60 Hz e condições de alto dv/dt.
• Design robusto e durável, com alta resistência térmica e elétrica.
• Operação estável em uma ampla faixa de temperatura de junção (-40 °C a +125 °C).

Especificações Técnicas

• Tipo de Dispositivo: Tiristor Gate Turn-Off (GTO)
• Modelo: FG1000BV-90DA
• VDRM/VRRM: 4500 V
• ITQRM: 1000 A (Corrente controlável repetitiva no estado ligado)
• IT(RMS): 630 A
• IT(AV): 400 A
• ITSM: 8400 A (Corrente de surto de 1 ciclo)
• I²t: 2.9 × 10⁵ A²s
• di/dt: 1000 A/μs
• VFGM/VRGM: 20 V / 5 V
• IFGM/IRGM: 2 A / 0.2 A
• PFGM/PRGM: 10 W / 2 W (pico), 0.5 W (médio)
• Temperatura de Junção (Tj): –40 °C a +125 °C
• Temperatura de Armazenamento (Tstg): –40 °C a +150 °C
• Força de Montagem: 12–15.5 kN
• Peso: 530 g
• Diâmetro do Contorno: Encapsulamento padrão tipo "press-pack"

Aplicações

• Inversores de alta frequência
• Choppers DC
• Conversores DC-DC
• Sistemas de aquecimento por indução
• Acionamentos de motores industriais
• Sistemas de energia de pulso

Por Que Escolher Este Modelo?

• Tiristor GTO de alto desempenho para comutação confiável sob cargas intensas.
• Otimizado para desligamento rápido e elevada proteção contra surtos de corrente.
• Operação estável garantida em uma vasta faixa de temperaturas, aumentando a versatilidade.
• Componente de confiança, amplamente empregado em aplicações exigentes de conversores industriais.
• Oferece durabilidade e longevidade, minimizando a necessidade de manutenção.
• A tecnologia Mitsubishi Electric garante qualidade e inovação.

Compre Agora

O tiristor MITSUBISHI FG1000BV-90DA está disponível para entrega imediata em todo o mundo. Invista na performance e confiabilidade que apenas a Mitsubishi Electric pode oferecer para suas aplicações de potência.
