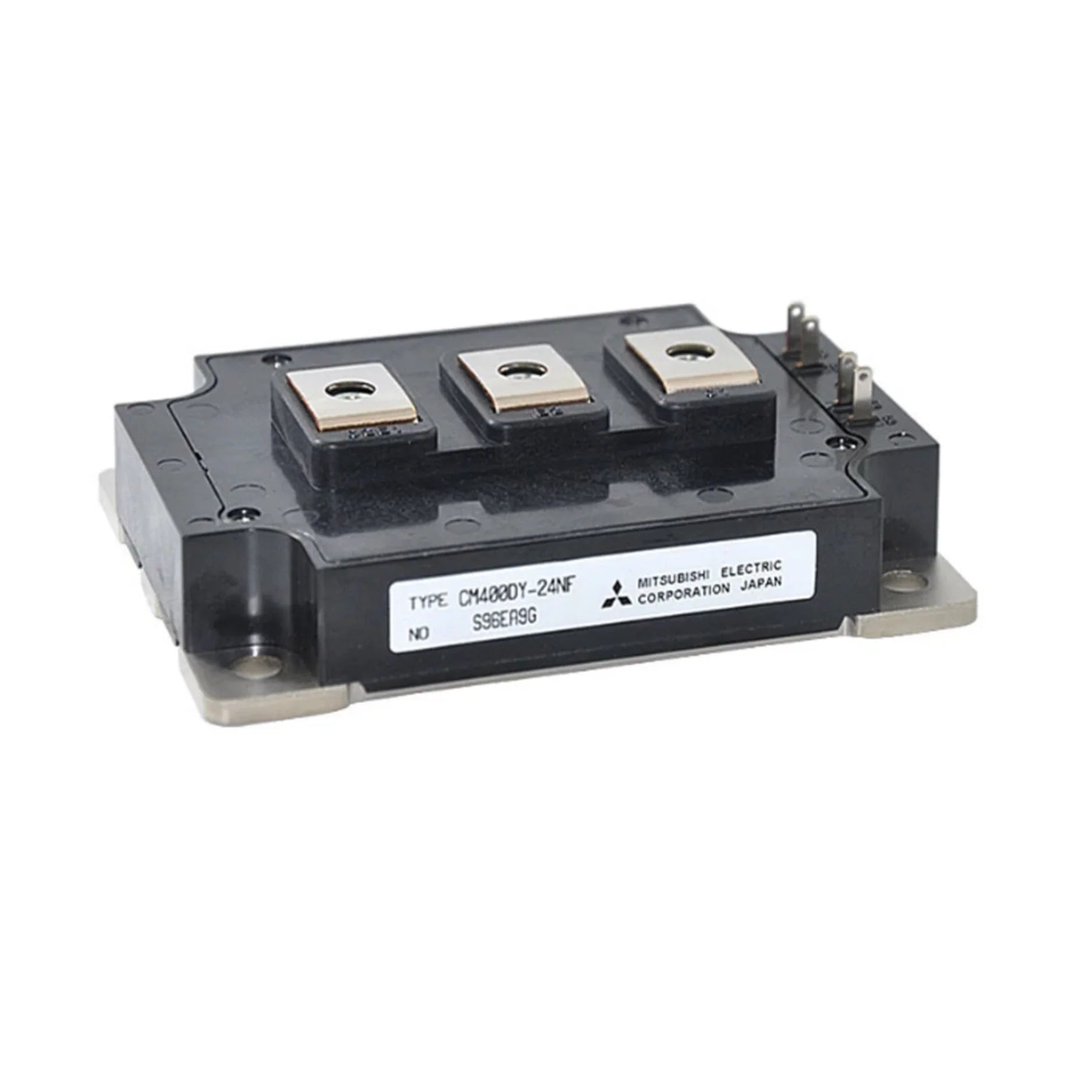

Mitsubishi CM400DY-24NF

Visão Geral

O Mitsubishi CM400DY-24NF é um módulo IGBT duplo de alta corrente, meticulosamente projetado para atender às demandas de aplicações industriais que exigem capacidades de chaveamento robustas de 400 A e 1200 V. Com sua estrutura avançada de comporta tipo "trench" e diodos de roda livre integrados, este módulo garante um chaveamento extremamente eficiente e de baixa perda. Esta característica o torna a escolha ideal para uma vasta gama de sistemas, incluindo inversores de frequência para motores, drives de motor de alto desempenho e sistemas de energia renovável, onde a confiabilidade e a eficiência energética são primordiais.

Principais Características

• Configuração IGBT dupla para otimização de espaço e complexidade de circuito.
• Classificado para 400 A e 1200 V, suportando aplicações de alta potência.
• Design de comporta "trench" que minimiza a tensão de saturação para maior eficiência.
• Diodos de recuperação rápida integrados para desempenho superior em chaveamento.
• Base isolada que simplifica a gestão térmica e o processo de resfriamento.
• Capacidades de chaveamento de alta velocidade para performance dinâmica.
• Montagem em chassi que facilita a instalação e integração em sistemas existentes.
• Carcaça robusta de grau industrial, garantindo durabilidade em ambientes desafiadores.

Especificações Técnicas

• Modelo: CM400DY-24NF
• Corrente de Coletor (Ic): 400 A (contínua)
• Tensão Coletor-Emissor (Vces): 1200 V
• Vce(sat): Aproximadamente 2.2 V @ 400 A
• Dissipação de Potência: ~1350 W
• Tensão Porta-Emissor: ±20 V
• Capacitância de Entrada (Cies): ~150 nF
• Velocidade de Chaveamento: Tempos rápidos de subida e descida
• Montagem: Chassi
• Temperatura de Operação: –40 °C a +150 °C
• Encapsulamento: Módulo com base isolada

Aplicações

• Inversores de alta potência para automação e controle industrial.
• Drives de motor AC para variadores de velocidade e controle preciso.
• Sistemas UPS (No-Break) e fontes de alimentação de backup.
• Sistemas de aquecimento por indução industrial.
• Conversores de energia renovável (eólica e solar).
• Equipamentos de solda profissionais.

Por Que Escolher Este Modelo?

• Combina alta corrente e alta tensão em um módulo compacto, otimizando o espaço.
• A configuração IGBT dupla simplifica o design do sistema e reduz a complexidade.
• As baixas perdas de chaveamento resultam em uma maior eficiência energética e menor geração de calor.
• A renomada qualidade Mitsubishi garante confiabilidade e desempenho sob as condições mais exigentes.
• A montagem em chassi com isolamento térmico simplifica a instalação e melhora a dissipação de calor.
• Solução robusta e durável, projetada para uma longa vida útil em ambientes industriais.

Compre Agora

O módulo IGBT Mitsubishi CM400DY-24NF está disponível para pronta entrega e é enviado para todo o mundo. Este produto integra nossa linha exclusiva de Módulos IGBT Mitsubishi, desenvolvida para oferecer conversão de energia de alta eficiência e desempenho inabalável em automação industrial. Explore nossa coleção completa de Módulos IGBT Mitsubishi ou navegue pela categoria principal de Componentes Eletrônicos de Potência para descobrir uma vasta seleção de diodos, tiristores, GTOs, MOSFETs e outras soluções semicondutoras de ponta.
