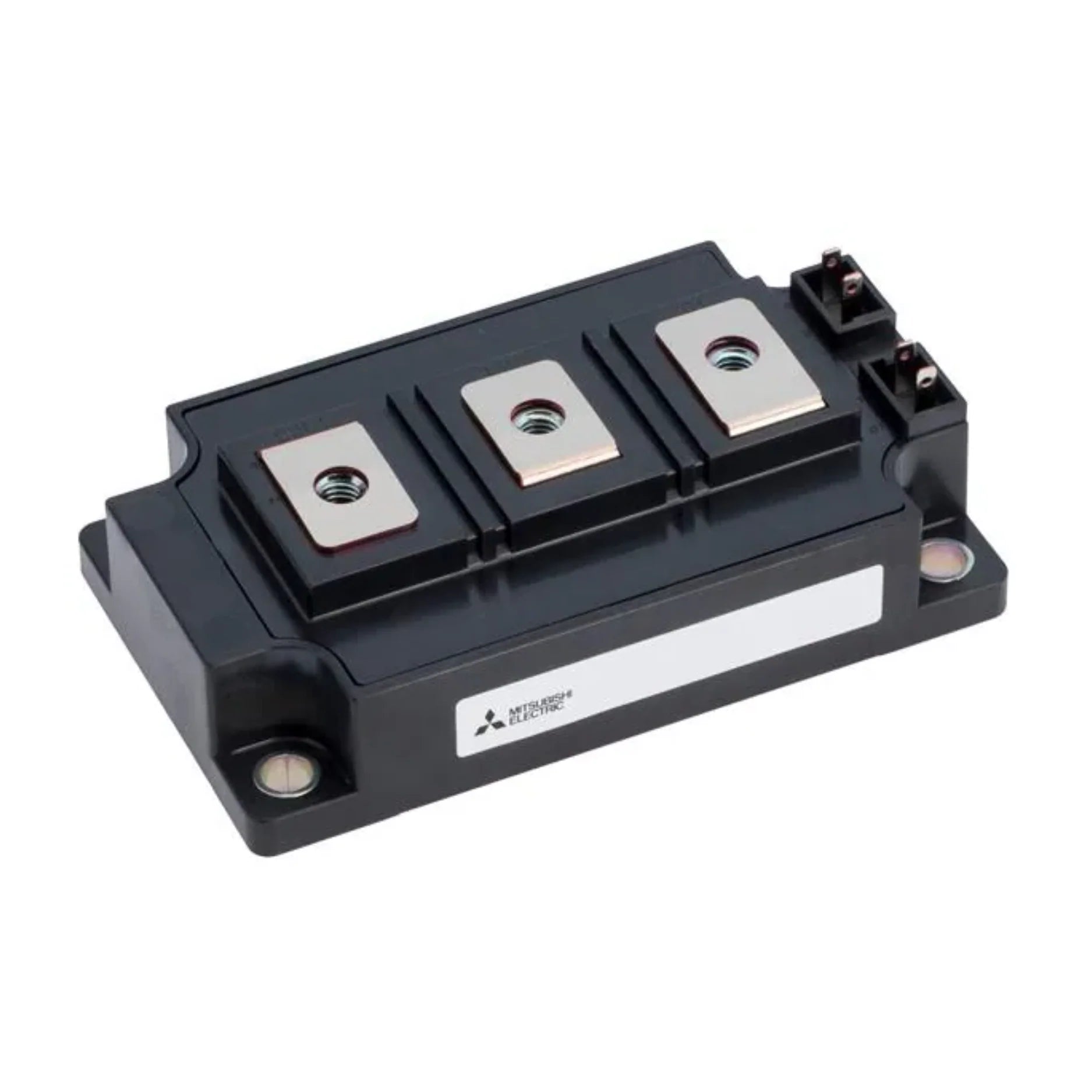

Mitsubishi CM300DY-34T

Visão Geral

O Mitsubishi CM300DY-34T é um módulo IGBT de duplo transístor de alta tensão, meticulosamente projetado para atender às exigências robustas de aplicações industriais e de redes elétricas. Com uma classificação de 300 A e 1700 V, este módulo incorpora a avançada tecnologia de porta de trincheira (trench-gate) e diodos de recuperação rápida integrados, garantindo uma comutação de alta tensão excepcionalmente eficiente. Sua construção para montagem em chassi e base isolada são cruciais para otimizar o desempenho térmico e assegurar uma durabilidade prolongada, mesmo nos sistemas mais críticos e exigentes.

Principais Características

• Configuração IGBT dupla em meia-ponte
• Corrente de Coletor: 300 A
• Tensão Coletor-Emissor: 1700 V
• Tecnologia IGBT de porta de trincheira para comutação eficiente em alta tensão
• Diodos de roda livre de recuperação rápida integrados
• Placa de base isolada para gestão térmica aprimorada
• Construção robusta para montagem em chassi

Especificações Técnicas

• Número da Peça: CM300DY-34T
• Configuração: Dual IGBT com diodos
• Corrente de Coletor: 300 A
• Tensão Coletor-Emissor: 1700 V
• VCE(sat): ~2.3–2.5 V @ corrente nominal
• Tensão Gate-Emissor: ±20 V
• Resistência Térmica (Junção-Caixa): ~0.07 °C/W
• Velocidade de Comutação: Rápida
• Tipo de Montagem: Montagem em chassi (base isolada)
• Temperatura de Operação: –40 °C a +150 °C
• Tipo de Pacote: Módulo de alta potência
• Peso: Aprox. 600–800 g

Aplicações

• Inversores e drivers de alta tensão
• Conversores de energia HVDC e de rede elétrica
• Sistemas de energia renovável
• Controle de grandes motores industriais
• Aplicações ferroviárias e de tração

Por Que Escolher Este Modelo?

• Opera com 300 A a 1700 V com alta eficiência energética
• Design avançado de IGBT de porta de trincheira da Mitsubishi
• Excelentes características térmicas com base isolada
• Confiabilidade comprovada em sistemas industriais e de utilidades
• Desempenho duradouro mesmo em condições ambientais adversas
• Solução ideal para conversão de energia de alta performance

Compre Agora

O módulo IGBT Mitsubishi CM300DY-34T está disponível para compra e é enviado para todo o mundo. Este produto integra nossa coleção de Módulos IGBT Mitsubishi, desenvolvida para proporcionar conversão de energia de alta eficiência e desempenho confiável em automação industrial. Explore a gama completa de Módulos IGBT Mitsubishi e descubra nossa categoria principal de Componentes de Eletrônica de Potência para encontrar diodos, tiristores, GTOs, MOSFETs e outras soluções semicondutoras de ponta.
