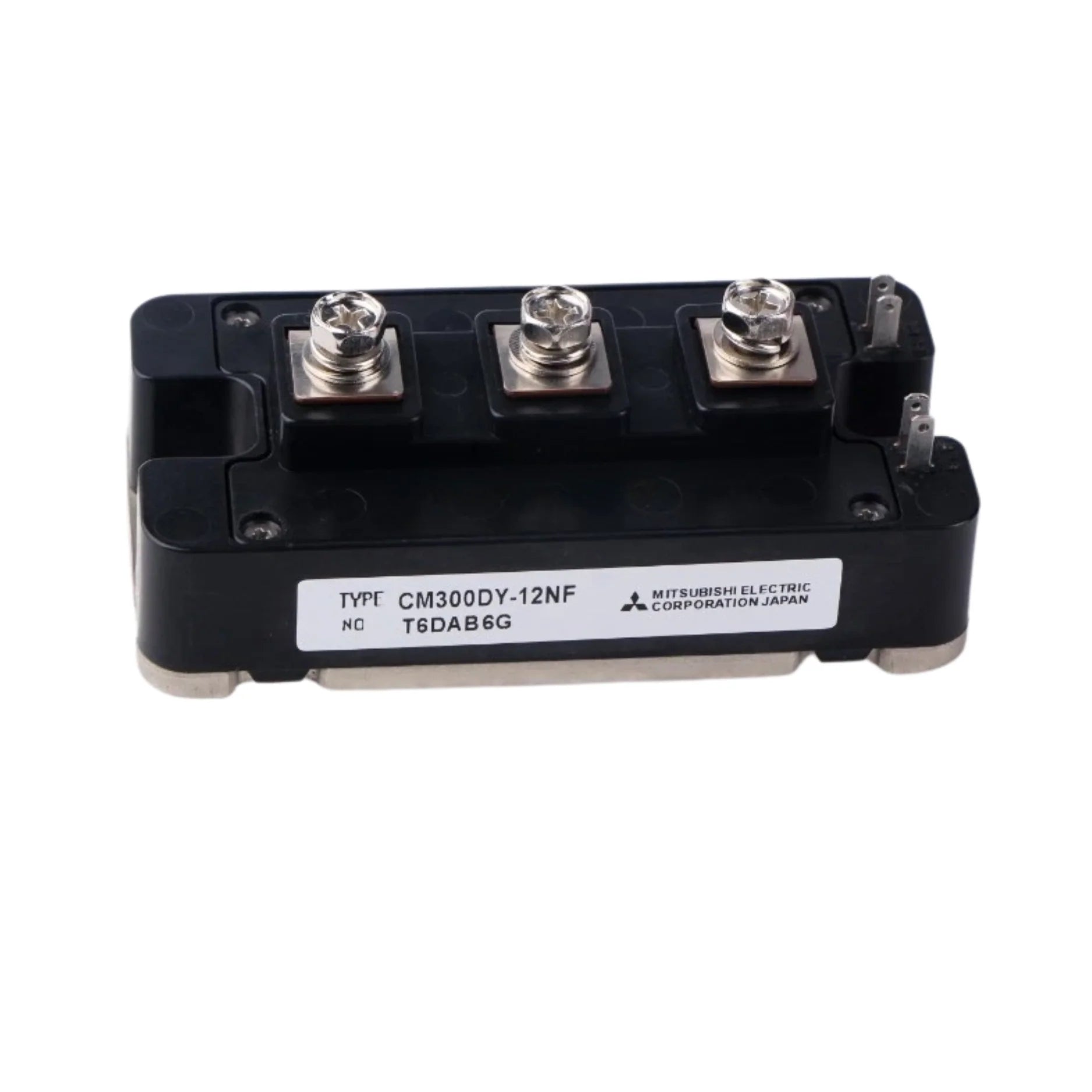

Mitsubishi CM300DY-12NF

Visão Geral

O Mitsubishi CM300DY-12NF é um módulo IGBT duplo de última geração, projetado para oferecer desempenho superior e confiabilidade em uma ampla gama de aplicações industriais. Com uma classificação de 300 A e 600 V, este componente integra dois IGBTs e dois diodos de recuperação rápida em um encapsulamento compacto para montagem em chassi, apresentando uma base isolada para facilitar a instalação e garantir a segurança operacional. Sua estrutura trench-gate avançada minimiza as perdas por condução e chaveamento, resultando em maior eficiência energética e menor geração de calor. A robustez e a tecnologia comprovada da Mitsubishi tornam o CM300DY-12NF a escolha ideal para sistemas que demandam alta potência e operação contínua.

Principais Características

• Configuração IGBT dupla em um único módulo
• Corrente nominal de coletor de 300 A
• Tensão coletor-emissor de 600 V
• Diodos de recuperação rápida incorporados para maior eficiência
• Tecnologia trench-gate para baixas perdas de condução (Vce(sat))
• Montagem em chassi com base isolada para instalação segura
• Alta capacidade de corrente de surto, garantindo robustez
• Design industrial durável e compacto, otimizado para ambientes exigentes
• Excelente desempenho térmico para operação estável

Especificações Técnicas

• Modelo: CM300DY-12NF
• Corrente de Coletor (Ic): 300 A (contínua)
• Tensão Coletor-Emissor (Vces): 600 V
• Dissipação de Potência: Aprox. 830 W
• Vce(sat): ~2.2 V (típico)
• Tensão Gate-Emissor (Vge): ±20 V (máx.)
• Capacitância de Entrada (Cies): ~100 nF
• Tempo de Chaveamento: Rápido
• Configuração: IGBT duplo + diodo duplo
• Encapsulamento: Módulo com base isolada
• Montagem: Chassi
• Temperatura de Operação: –40 °C a +150 °C

Aplicações

• Controle de motores AC e DC em automação industrial
• Inversores industriais de frequência variável
• Sistemas UPS (No-Breaks) e sistemas de energia de backup
• Conversores para energias renováveis (solar, eólica)
• Máquinas de solda de alta performance
• Fontes de alimentação chaveadas de alta velocidade

Por Que Escolher Este Modelo?

• Design Simplificado: A integração de IGBTs duplos em um único módulo otimiza o design do sistema e reduz a complexidade.
• Desempenho Térmico Superior: Garante maior estabilidade e vida útil em condições operacionais exigentes.
• Tecnologia Mitsubishi Confiável: Conte com a qualidade e a inovação de um dos líderes mundiais em componentes de potência.
• Fácil Instalação: A montagem em chassi com base isolada simplifica o processo de integração em diversos equipamentos.
• Alta Eficiência: Chaveamento rápido e baixas perdas de condução para aplicações que demandam máxima eficiência energética.
• Robustez Industrial: Construído para suportar ambientes agressivos e garantir operação contínua e confiável.

Compre Agora

O módulo IGBT Mitsubishi CM300DY-12NF está disponível e é enviado para todo o mundo. Este produto é parte da nossa coleção de Módulos IGBT Mitsubishi, desenvolvidos para oferecer conversão de energia de alta eficiência e desempenho confiável em automação industrial. Explore a gama completa de Módulos IGBT Mitsubishi ou navegue pela categoria principal de Componentes Eletrônicos de Potência para descobrir diodos, tiristores, GTOs, MOSFETs e outras soluções em semicondutores para suas necessidades.
