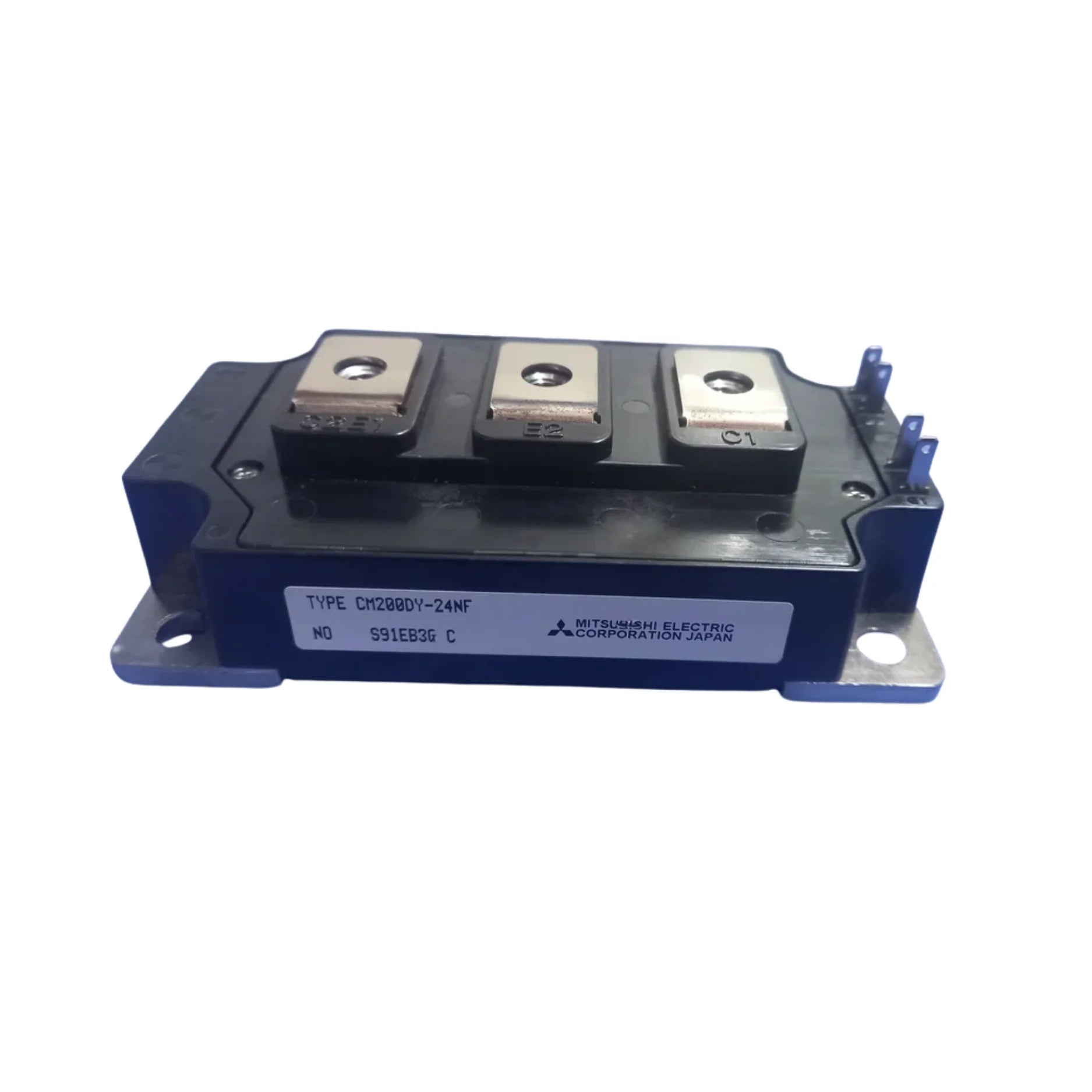

Mitsubishi CM200DY-24NF

Visão Geral

O Mitsubishi CM200DY-24NF é um módulo de potência IGBT de alto desempenho, projetado para as aplicações industriais mais exigentes. Com uma configuração de transistor duplo, este módulo oferece uma corrente nominal de 200 A e uma tensão de 1200 V, garantindo eficiência superior e confiabilidade robusta. Sua construção incorpora uma placa de base isolada e um invólucro durável, tornando-o a escolha ideal para sistemas de acionamento de motores industriais, UPS (Fontes de Alimentação Ininterrupta) e sistemas de controle de energia que exigem o máximo em desempenho e durabilidade. A tecnologia de ponta da Mitsubishi garante perdas por condução reduzidas e capacidades de comutação em alta velocidade.

Principais Características

• Configuração IGBT dupla para otimização de circuitos.
• Corrente nominal de coletor de 200 A.
• Tensão coletor-emissor de 1200 V.
• Estrutura Trench-Gate para baixa VCE(sat) e melhor eficiência.
• Diodos de roda livre de recuperação rápida integrados.
• Base isolada para uma excelente dissipação térmica.
• Design compacto e robusto para montagem em chassi.

Especificações Técnicas

• Número da Peça: CM200DY-24NF
• Configuração: IGBT Duplo com diodos de roda livre
• Corrente do Coletor: 200 A (contínua)
• Tensão Coletor-Emissor: 1200 V
• VCE(sat): Aprox. 2.1–2.2 V na corrente nominal
• Tensão Gate-Emissor: ±20 V
• Resistência Térmica (Junção-Caixa): ~0.18 °C/W
• Características de Comutação: Tempos de subida e descida rápidos
• Tipo de Montagem: Montagem em Chassi (base isolada)
• Temperatura de Operação: –40 °C a +150 °C
• Pacote: Módulo de potência
• Peso: Aprox. 300 g

Aplicações

• Acionamentos de motores industriais e sistemas de servo.
• Fontes de alimentação ininterrupta (UPS).
• Inversores para energias renováveis (solar, eólica).
• Conversores de alta potência.
• Equipamentos de soldagem elétrica e automação industrial.

Por Que Escolher Este Modelo?

• Combina alta capacidade de corrente com uma robusta tensão de 1200 V.
• O design Trench-Gate do IGBT otimiza a eficiência de comutação.
• Estrutura compacta e robusta para montagem em chassi, garantindo durabilidade.
• Perfeito para uma vasta gama de aplicações industriais de média a alta potência.
• Beneficia da renomada confiabilidade e qualidade industrial da Mitsubishi Electric.
• Diodos de recuperação rápida integrados para maior desempenho e proteção do circuito.

Compre Agora

O módulo IGBT Mitsubishi CM200DY-24NF está disponível para compra e com envio para todo o mundo. Este componente essencial garante o desempenho e a eficiência que suas aplicações industriais exigem, suportado pela inigualável qualidade da Mitsubishi Electric. Adquira o seu e eleve a performance dos seus sistemas de potência hoje mesmo.
