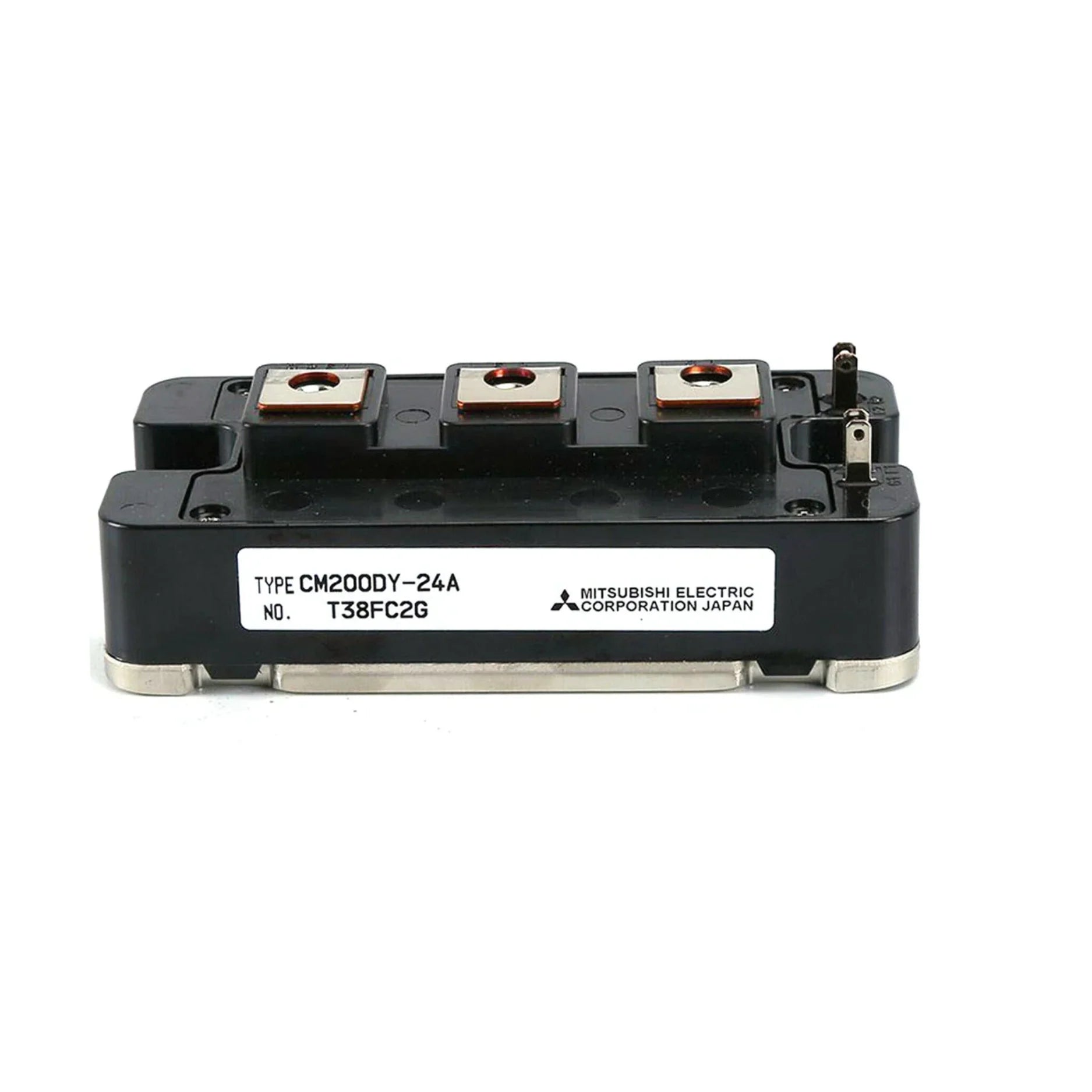

Mitsubishi CM200DY‑24A

Visão Geral

O Mitsubishi CM200DY-24A é um módulo IGBT dual de alta performance, projetado para aplicações exigentes em eletrônica de potência industrial. Este módulo, também disponível sob a marca Powerex, integra dois IGBTs em configuração de meia-ponte, otimizado para lidar com tensões de até 1200 V e correntes contínuas de 200 A. A incorporação de diodos de recuperação rápida (fast-recovery diodes) anti-paralelos e uma base isolada garante não apenas um gerenciamento térmico robusto, mas também uma operação confiável e segura em ambientes industriais críticos. Sua construção compacta tipo "screw-mount" facilita a montagem em dissipadores de calor, tornando-o uma solução versátil para desenvolvedores e engenheiros.

Principais Características

• Configuração dual IGBT em meia-ponte, com diodos anti-paralelos de recuperação rápida integrados.
• Classificação de tensão V_CES de 1200 V, adequado para diversas aplicações de alta voltagem.
• Corrente de coletor contínua (I_C) de 200 A a 25 °C, garantindo robustez em alta corrente.
• Design com base isolada para montagem simplificada em dissipadores de calor e maior segurança.
• Módulo compacto de montagem por parafuso (~94 × 48 × 29 mm), otimizando o espaço.
• Conformidade com RoHS, atestando o compromisso com padrões ambientais.
• Ampla faixa de temperatura de junção (-40 °C a +150 °C) para operação em diversas condições.

Especificações Técnicas

• Módulo: CM200DY-24A
• V_CES: 1200 V
• I_C (25 °C): 200 A
• V_GE (máx.): ±20 V
• V_CE(sat) (típico): ~2.1 V
• Dissipação de Potência: ≈1.34 kW @ 25 °C
• Temperatura de Junção (T_j): –40 °C a +150 °C
• Tensão de Isolamento: 2500 Vrms (terminais principais para placa base)
• Dimensões do Módulo: ~94 × 48 × 29 mm
• Peso: ~310 g

Aplicações

• Acionamentos de motores CA e inversores industriais.
• Sistemas de controle de servo motores de alta precisão.
• Fontes de alimentação ininterruptas (UPS) e condicionadores de energia.
• Eletrônica de potência para energias renováveis (solar, eólica).
• Chaveamento de alta potência em aplicações industriais.
• Controladores de solda e fornos de indução.

Por Que Escolher Este Modelo?

• Comprovada capacidade de alta corrente e alta tensão em um formato compacto de meia-ponte.
• Diodos integrados que eliminam a necessidade de componentes externos adicionais, simplificando o design.
• Base isolada que otimiza o design térmico e reduz complexidades de montagem em dissipadores.
• Confiabilidade excepcional e desempenho estável sob estresse industrial e variações de temperatura.
• Produto de uma marca líder mundial em eletrônica de potência, garantindo qualidade e suporte.
• Ideal para modernização ou reparo de sistemas existentes que exigem componentes robustos.

Compre Agora

Descubra o desempenho superior e a confiabilidade do módulo IGBT Mitsubishi CM200DY-24A. Parte integrante de nossa coleção de Módulos IGBT Mitsubishi, este componente é a escolha ideal para projetos que demandam alta eficiência e performance em controle de energia. Explore nossa gama completa de soluções em eletrônica de potência para encontrar o componente perfeito para sua aplicação industrial. Garanta a longevidade e a eficiência de seus sistemas com a tecnologia inovadora da Mitsubishi Electric.
