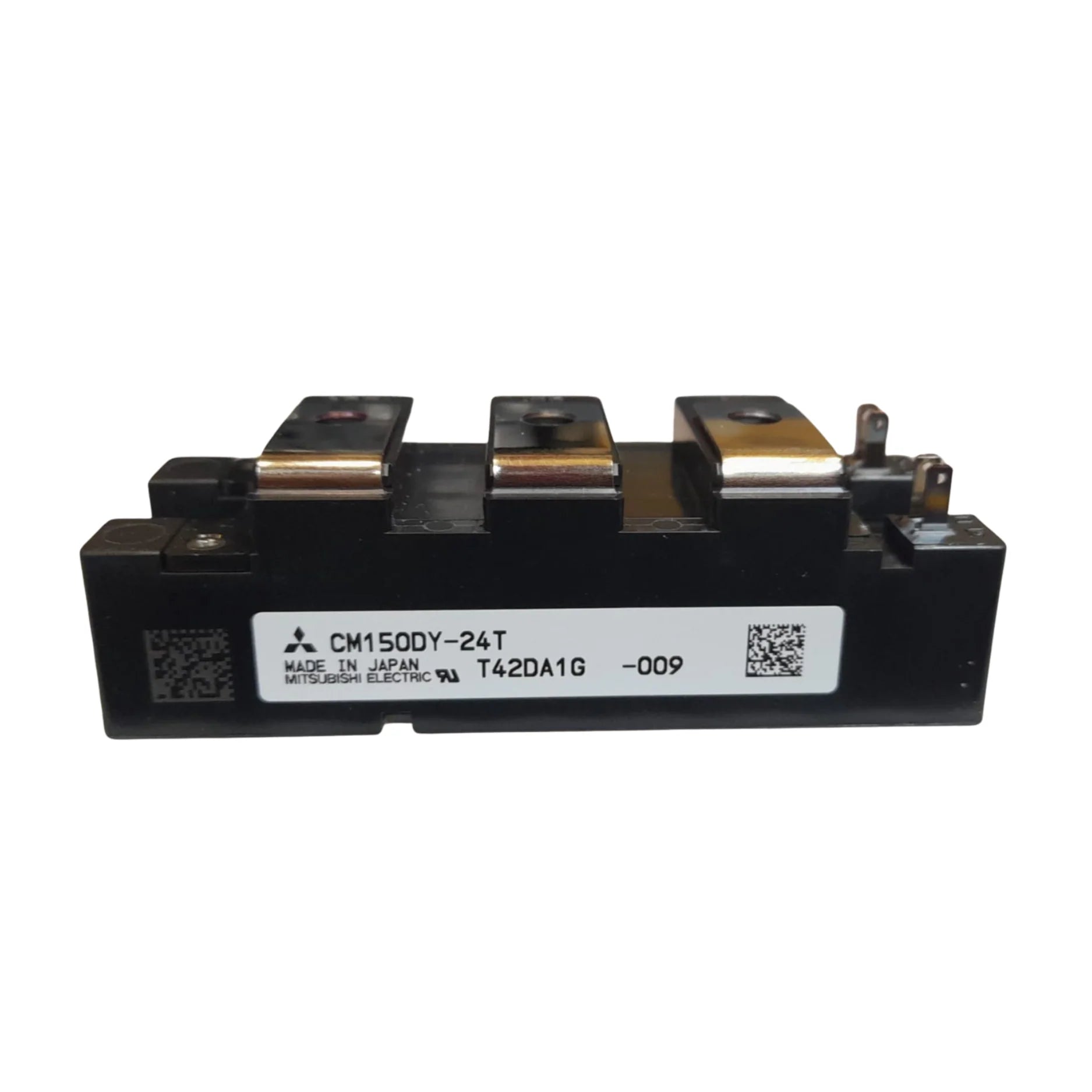

Mitsubishi CM150DY-24T

Visão Geral

O Mitsubishi CM150DY-24T é um módulo IGBT duplo de última geração, meticulosamente projetado para atender às demandas de aplicações de comutação de potência de alta eficiência. Com uma impressionante corrente nominal de 150 A e uma robusta tensão de bloqueio de 1200 V, este componente incorpora a avançada tecnologia IGBT de porta de trincheira e diodos de recuperação rápida integrados. Essa combinação engenhosa assegura perdas de condução minimizadas, desempenho consistentemente confiável e uma excepcional eficiência térmica, tornando-o a escolha ideal para sistemas industriais que exigem o máximo em desempenho e durabilidade.

Principais Características

• Configuração IGBT dupla em ponte retificadora para flexibilidade de design.
• Corrente nominal de coletor de 150 A, adequada para aplicações de média a alta potência.
• Tensão coletor-emissor de 1200 V, proporcionando uma margem de segurança robusta.
• Tecnologia IGBT de porta de trincheira para otimização da eficiência e comutação.
• Diodos de recuperação rápida (FRD) integrados para minimizar perdas e ruído.
• Placa de base isolada para uma dissipação de calor eficiente e montagem simplificada.
• Construção robusta para montagem em chassi, garantindo durabilidade em ambientes industriais.

Especificações Técnicas

• Número da Peça: CM150DY-24T
• Configuração: IGBT Duplo com Diodos de Roda Livre (Free-Wheeling Diodes)
• Corrente de Coletor: 150 A
• Tensão Coletor-Emissor: 1200 V
• VCE(sat): Aproximadamente 2.0–2.2 V na corrente nominal
• Tensão Gate-Emissor: ±20 V
• Velocidade de Comutação: Rápida
• Resistência Térmica (Junção-Caixa): Aproximadamente 0.16 °C/W
• Tipo de Montagem: Montagem em Chassi (base isolada)
• Temperatura de Operação: –40 °C a +150 °C
• Tipo de Pacote: Módulo de Potência
• Peso: Aproximadamente 250–300 g

Aplicações

• Conversores e inversores de frequência para controle de motores.
• Sistemas de energia renovável, incluindo inversores solares e eólicos.
• Fontes de alimentação ininterruptas (UPS) e sistemas de backup de energia.
• Automação industrial e robótica, onde alta precisão é crucial.
• Equipamentos de soldagem industrial de alta potência.
• Sistemas de carregamento para veículos elétricos (EV) e industriais.

Por Que Escolher Este Modelo?

• Confiabilidade Mitsubishi: Desfrute da durabilidade e consistência que só a tecnologia Trench-Gate da Mitsubishi Electric pode oferecer.
• Desempenho Térmico Superior: A placa de base isolada e o design otimizado garantem uma dissipação de calor eficaz, prolongando a vida útil do componente.
• Comutação Rápida e Eficiente: Minimização de perdas e aumento da eficiência operacional em uma ampla gama de aplicações industriais.
• Design Compacto e Robusto: Ideal para integração em sistemas com restrições de espaço, sem comprometer a potência ou a resistência.
• Diodos de Recuperação Rápida Integrados: Simplificam o design do circuito e melhoram a eficiência geral do sistema.
• Ampla Faixa de Temperatura de Operação: Garante desempenho estável e confiável em ambientes extremos, de -40 °C a +150 °C.

Compre Agora

O módulo IGBT Mitsubishi CM150DY-24T é a escolha definitiva para projetos que demandam potência, eficiência e confiabilidade. Disponível para envio mundial, este componente é parte da nossa prestigiada coleção de Módulos IGBT Mitsubishi, desenvolvidos para otimizar a conversão de energia e garantir um desempenho inabalável na automação industrial. Adquira já o seu e eleve o padrão de seus sistemas de potência.
