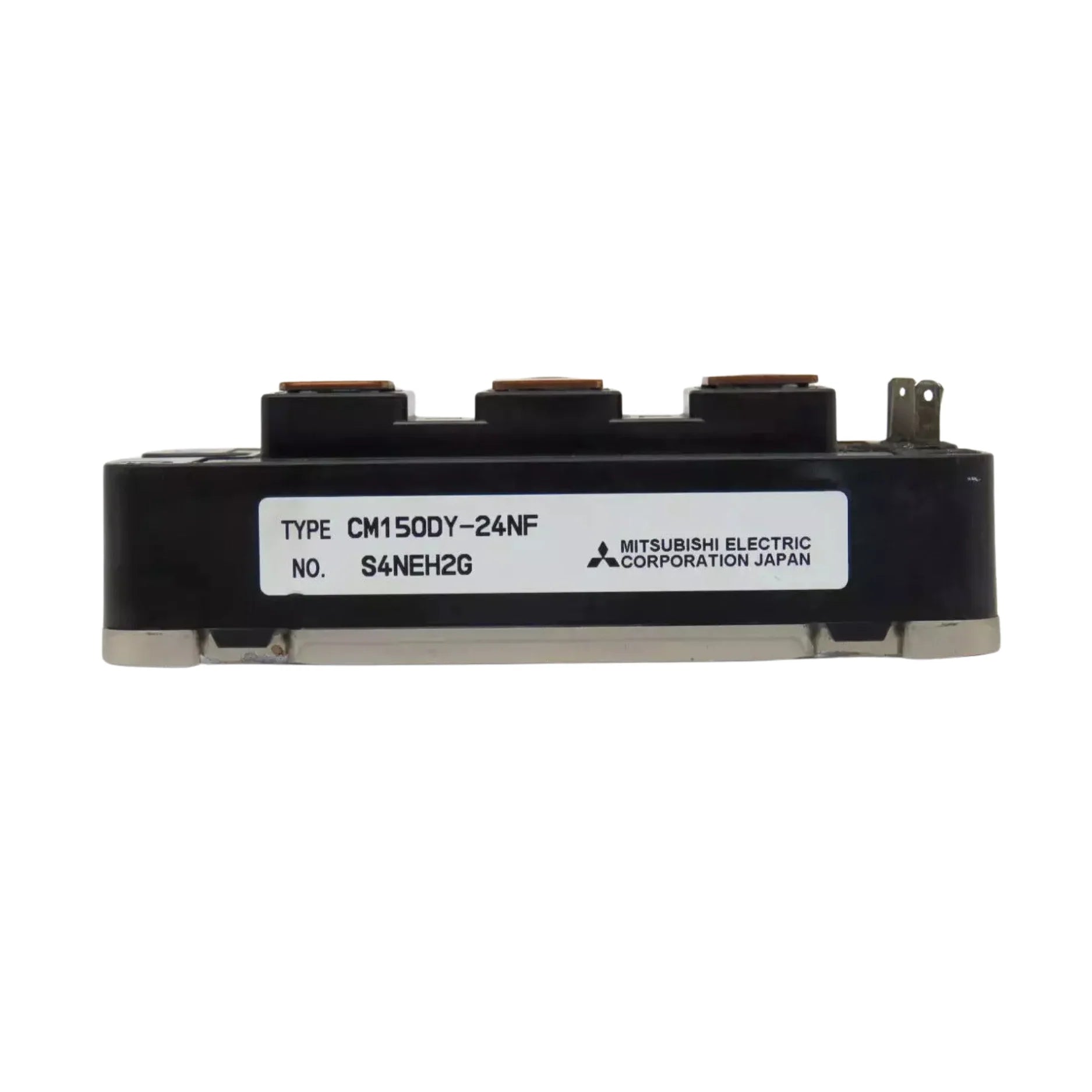

Mitsubishi CM150DY-24NF

Visão Geral

O Mitsubishi CM150DY-24NF é um módulo IGBT duplo de alta performance, projetado para aplicações de comutação de média a alta potência. Com uma classificação de 150 A e 1200 V, este módulo incorpora uma estrutura IGBT do tipo trench-gate, que se destaca por sua eficiência superior. Ele vem equipado com diodos de recuperação rápida (FRD) integrados, otimizando o desempenho de chaveamento, minimizando perdas por condução e assegurando uma notável confiabilidade térmica. Sua base isolada e o design robusto garantem durabilidade e segurança em ambientes industriais exigentes, tornando-o a escolha ideal para sistemas que demandam consistência e eficiência energética.

Principais Características

• Topologia de meio-ponte IGBT dupla para flexibilidade de design.
• Estrutura IGBT trench-gate com diodos de recuperação rápida (FRD) integrados.
• Base isolada para gerenciamento térmico eficaz e maior segurança.
• Baixa perda de condução e comutação rápida para eficiência energética.
• Design robusto e compacto para montagem em chassi industrial.
• Alta confiabilidade térmica e desempenho consistente em condições variadas.
• Em conformidade com a diretiva RoHS, garantindo sustentabilidade.

Especificações Técnicas

• Part Number: CM150DY-24NF
• Configuração: IGBT Duplo com Diodos
• Corrente de Coletor (IC): 150 A
• Tensão Coletor-Emissor (Vces): 1200 V
• VCE(sat): ~2.1–2.3 V @ corrente nominal
• Tensão Gate-Emissor (VGE): ±20 V
• Resistência Térmica (Junção-Caixa): ~0.16 °C/W
• Velocidade de Comutação: Rápida
• Tipo de Montagem: Chassis (base isolada)
• Temperatura de Operação: –40 °C a +150 °C
• Tipo de Encapsulamento: Módulo de potência de grau industrial
• Peso: Aprox. 250–300 g

Aplicações

• Inversores e conversores de alta performance.
• Sistemas de controle de motores e acionamentos industriais.
• Equipamentos de energia renovável (eólica, solar).
• Sistemas de automação industrial e controle de processos.
• Fontes de alimentação ininterruptas (UPS) e sistemas de energia.
• Aparelhos de soldagem e fornos de indução.

Por Que Escolher Este Modelo?

• Desempenho confiável da Mitsubishi com capacidade de 1200 V.
• Comutação de potência rápida e eficiente, ideal para otimização de sistemas.
• Gerenciamento térmico aprimorado através de sua base isolada.
• Adequado para uma vasta gama de aplicações, desde OEMs até retrofits.
• Design robusto e compacto, garantindo durabilidade em ambientes desafiadores.
• Contribui para a redução do consumo de energia e custos operacionais.

Compre Agora

O módulo IGBT Mitsubishi CM150DY-24NF está disponível e é enviado para todo o mundo. Este componente essencial faz parte da nossa completa coleção de Módulos IGBT Mitsubishi, projetados para oferecer conversão de energia de alta eficiência e desempenho excepcional em automação industrial. Explore a linha completa de Módulos IGBT Mitsubishi ou descubra outras soluções em nossa categoria principal de Componentes de Eletrônica de Potência, incluindo diodos, tiristores, GTOs, MOSFETs e outros semicondutores para suas necessidades eletrônicas.
