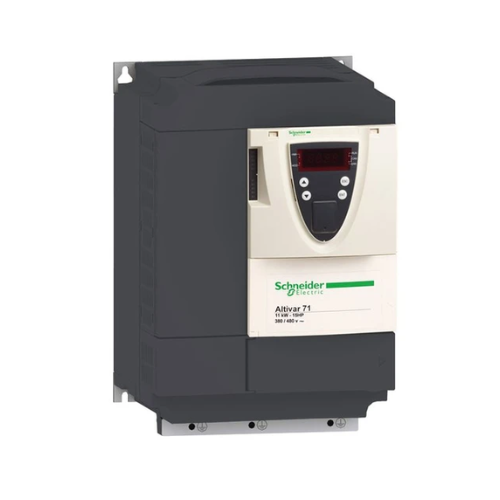

Schneider Electric ATV71HD11N4Z

Visão Geral

O Schneider Electric ATV71HD11N4Z é um inversor de frequência de alto desempenho da renomada série Altivar 71, projetado meticulosamente para controle preciso de motores síncronos e assíncronos trifásicos. Com uma capacidade robusta de 11 kW (15 HP), este inversor opera de forma otimizada em uma faixa de tensão de 380 a 480 V. É a solução ideal para aplicações de máquinas complexas e de alta potência, oferecendo capacidades avançadas de controle de motor e um filtro EMC integrado, garantindo assim conformidade e desempenho excepcionais.

Principais Características

• Potência Elevada: 11 kW (15 HP), adequado para operações industriais exigentes.
• Compatibilidade de Tensão: Suporta motores trifásicos de 380 a 480 V, garantindo versatilidade.
• Filtro EMC Integrado: Reduz interferências eletromagnéticas, assegurando conformidade com padrões globais.
• Perfis de Controle de Motor Avançados: Inclui Variação de Tensão/Frequência (2 ou 5 pontos), Controle Vetorial de Fluxo Sensorless (SFVC), Controle Vetorial de Fluxo (FVC) com Sensor e Sistema de Adaptação de Energia (ENA) para cargas desequilibradas.
• Frequência de Saída Ajustável: De 0.1 a 599 Hz, permitindo controle flexível e preciso da velocidade do motor.
• Frequência de Chaveamento Otimizada: Nominalmente 4 kHz, ajustável de 1 a 16 kHz, com fatores de desclassificação quando necessário.
• Proteções Abrangentes: Ampla gama de proteções contra sobrecorrente, superaquecimento, sobretensão, subtensão, curtos-circuitos e mais, garantindo a longevidade do equipamento.

Especificações Técnicas

• Modelo: ATV71HD11N4Z
• Série: Altivar 71
• Potência do Motor: 11 kW (15 HP) a 380–480 V, trifásico
• Tensão de Alimentação: 380–480 V (-15% a +10%)
• Corrente de Linha: 36.6 A a 380 V; 30 A a 480 V
• Corrente de Saída Nominal: 27.7 A a 380 V; 21 A a 460 V
• Potência Aparente: 24.1 kVA a 380 V
• Isc de Linha Prospectivo: ≤22 kA, trifásico
• Corrente Transitória Máxima: 45.7 A por 2 s; 41.6 A por 60 s
• Faixa de Velocidade: Motor Assíncrono: 1–100 (malha aberta); 1–1000 (malha fechada com feedback de encoder); Motor Síncrono: 1–50 (malha aberta)
• Precisão de Velocidade: Sem feedback de velocidade: ±10% do escorregamento nominal; Com feedback de encoder: ±0.01% da velocidade nominal
• Rampas de Aceleração/Desaceleração: Ajustáveis de 0.01 a 9000 s
• Frenagem para Parada: Por injeção DC
• Grau de Proteção: IP20 na parte superior; IP21 em conformidade com EN/IEC 60529
• Temperatura de Operação: -10°C a +50°C sem desclassificação
• Dimensões (L x A x P): 210 mm x 295 mm x 187 mm
• Peso: Aproximadamente 17 kg

Aplicações

• Máquinas Complexas: Ideal para equipamentos que demandam controle motor preciso e funcionalidades avançadas, como máquinas-ferramenta e robótica.
• Manuseio de Materiais: Aumenta a eficiência e precisão em transportadores, guinchos e pontes rolantes, otimizando fluxos de trabalho.
• Máquinas de Embalagem e Têxteis: Proporciona controle exato de velocidade e torque, essencial para processos industriais que requerem alta repetibilidade e agilidade.
• Bombas e Ventiladores: Otimiza o consumo de energia e prolonga a vida útil dos equipamentos, através de um controle de velocidade eficiente.
• Indústria de Processos: Crucial para aplicações que exigem estabilidade e controle em sistemas de mistura, extrusão e dosagem.

Por Que Escolher Este Modelo?

• Eficiência Energética Superior: Otimiza o consumo de energia em diversas aplicações industriais.
• Precisão Inigualável: Oferece controle de velocidade e torque de alta precisão, crucial para processos críticos.
• Confiabilidade Schneider Electric: Marca líder em automação industrial, garantindo durabilidade e suporte técnico.
• Flexibilidade de Aplicação: Adequado para uma vasta gama de motores e requisitos industriais.
• Diagnóstico Fácil e Manutenção Simplificada: Projetado para instalação e manutenção descomplicadas, reduzindo o tempo de inatividade.

Compre Agora

Invista no inversor de frequência Schneider Electric ATV71HD11N4Z e eleve o desempenho de suas operações industriais. Adquira agora mesmo e experimente a combinação perfeita de potência, precisão e confiabilidade em suas máquinas!
