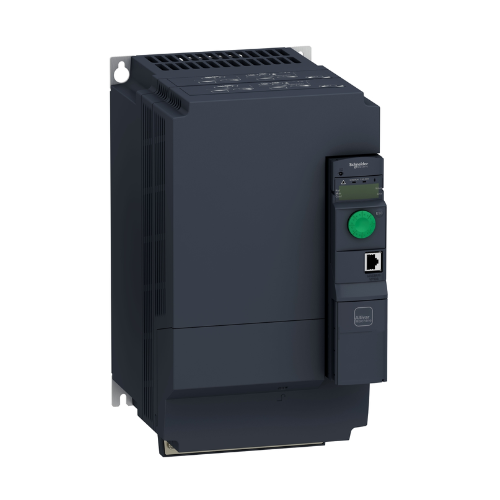

Schneider Electric ATV320U55N4B

Visão Geral

O Schneider Electric ATV320U55N4B é um inversor de frequência de alta performance da renomada série Altivar Machine ATV320, meticulosamente projetado para o controle eficiente de motores síncronos e assíncronos trifásicos. Com uma potência robusta de 5.5 kW (equivalentes a 7.5 HP), este dispositivo opera em uma faixa de tensão de 380 a 500 V, garantindo versatilidade e adaptação a diversas aplicações industriais. Sua engenharia avançada o torna ideal para maquinários complexos, oferecendo controle motor preciso e um filtro EMC Classe C2 integrado para mínima interferência eletromagnética.

Principais Características

• Potência Otimizada: 5.5 kW (7.5 HP) para aplicações industriais exigentes e operações de serviço pesado.
• Compatibilidade de Tensão: Suporta motores trifásicos operando na faixa de 380 a 500 V, adaptando-se a diversas configurações elétricas.
• Filtro EMC Integrado: Incorpora um filtro Classe C2 para reduzir interferências eletromagnéticas, assegurando a conformidade com as normas EMC.
• Perfis de Controle Motor Avançados: Diversas metodologias de controle, incluindo Relação Tensão/Frequência (2 ou 5 pontos), Controle Vetorial de Fluxo Sensorless (SFVC) e com Sensor (FVC), e Sistema de Adaptação de Energia (ENA) para cargas desbalanceadas.
• Frequência de Saída Ajustável: Amplitude de 0.1 a 599 Hz, permitindo controle de velocidade motor versátil e adaptável.
• Proteções Abrangentes: Salvaguarda completa contra sobrecorrente, superaquecimento, sobretensão, subtensão e curtos-circuitos, garantindo a longevidade do equipamento.
• Interface Intuitiva: Múltiplas entradas e saídas analógicas e digitais para flexibilidade no controle e monitoramento do sistema.

Especificações Técnicas

• Modelo: ATV320U55N4B
• Série: Altivar Machine ATV320
• Potência do Motor: 5.5 kW (7.5 HP) a 380–500 V, trifásico
• Tensão de Alimentação: 380–500 V (-15% a +10%)
• Corrente de Linha: 20.7 A a 380 V; 14.5 A a 500 V
• Corrente de Saída Nominal: 14.3 A na frequência de chaveamento de 4 kHz
• Potência Aparente: 12.6 kVA a 500 V
• Isc de Linha de Curto-Circuito: ≤22 kA, trifásico
• Corrente Transitória Máxima: 21.5 A por 60 s
• Faixa de Velocidade (Motor Assíncrono): 1–100 (malha aberta); 1–1000 (malha fechada com encoder)
• Faixa de Velocidade (Motor Síncrono): 1–50 (malha aberta)
• Precisão de Velocidade (Sem Feedback): ±10% do escorregamento nominal para variação de torque de 0.2 Tn a Tn
• Precisão de Velocidade (Com Feedback de Encoder): ±0.01% da velocidade nominal para variação de torque de 0.2 Tn a Tn
• Precisão de Torque (Malha Aberta): ±15%
• Precisão de Torque (Malha Fechada): ±5% com feedback de encoder
• Rampas de Aceleração/Desaceleração: Ajustáveis separadamente de 0.01 a 9000 s
• Frenagem até Parada: Por injeção CC
• Grau de Proteção: IP20
• Temperatura de Operação: -10°C a +50°C sem desclassificação
• Temperatura de Armazenamento: -25°C a +70°C
• Umidade: 5–95% sem condensação
• Altitude: ≤1000 m sem desclassificação; aplica-se desclassificação acima de 1000 m
• Dimensões (L x A x P): 90 mm x 232 mm x 172 mm
• Peso: Aproximadamente 2.9 kg

Aplicações

• Máquinas Complexas: Ideal para equipamentos que demandam controle motor de alta precisão e funcionalidades avançadas.
• Manuseio de Materiais: Aumenta a eficiência em transportadores, talhas e guindastes, otimizando o fluxo de trabalho.
• Máquinas de Embalagem e Têxteis: Proporciona controle exato de velocidade e torque para diversos processos industriais.
• Bombas e Ventiladores: Otimiza o consumo de energia e o desempenho em sistemas de HVAC e outras aplicações de fluidos.
• Indústria Metalúrgica: Controle preciso em máquinas de corte, dobra e conformação.

Por Que Escolher Este Modelo?

• Desempenho Superior: Otimizado para controle preciso, garantindo eficiência máxima em suas operações industriais.
• Confiabilidade Schneider Electric: Componente de uma marca líder global, sinônimo de durabilidade e inovação tecnológica.
• Instalação Simplificada: Projetado para fácil integração em sistemas existentes, com interface amigável.
• Conformidade Regulatória: Filtro EMC integrado Classe C2 assegura aderência às normas, reduzindo riscos de interferência.
• Versatilidade de Aplicação: Adaptável a uma vasta gama de motores e setores, desde automação a manuseio de materiais.
• Proteção Robusta: Múltiplas proteções integradas garantem a segurança do equipamento e a continuidade operacional.

Compre Agora

Invista na eficiência e precisão com o Inversor de Frequência Schneider Electric ATV320U55N4B. Uma solução potente e confiável para elevar o desempenho dos seus motores e otimizar seus processos industriais. Adquira já e experimente a diferença de um controle de ponta.
