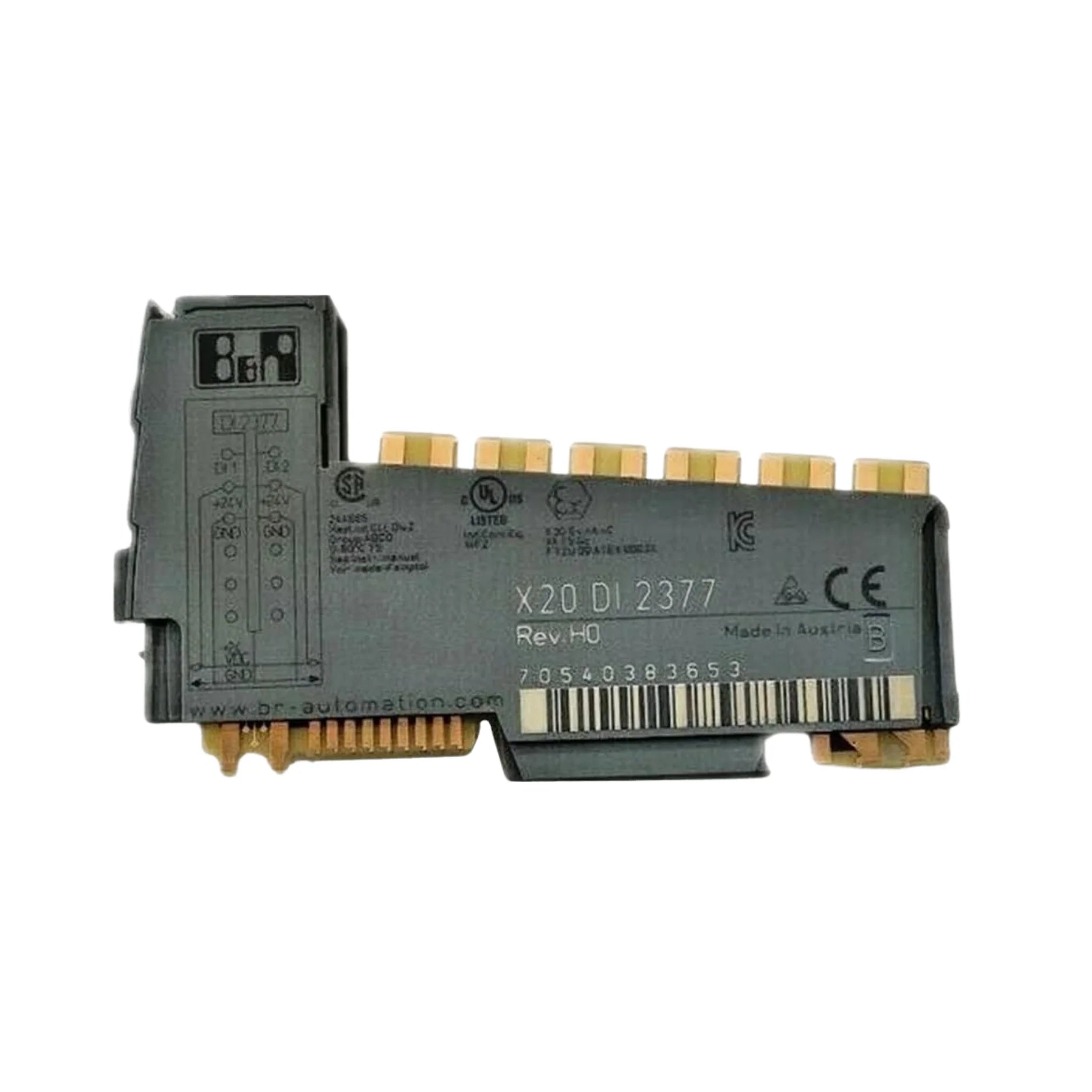

B&R X20DI2377

Visão Geral

O B&R X20DI2377 é um módulo de entrada digital de alta precisão projetado para sistemas de automação industrial que demandam processamento de sinal exato e contagem de eventos. Com duas entradas digitais configuradas para conexão sink e fiação de 3 fios, este módulo é ideal para aplicações de contagem de alta velocidade, suportando frequências de entrada de até 50 kHz.

Principais Características

• Duas entradas digitais de alta velocidade com conexão tipo sink.
• Suporte para tensões de entrada de 24 VCC, com excelente tolerância.
• Capacidade de processar frequências de entrada de até 50 kHz.
• Cada entrada pode operar como um contador de eventos de 16 bits.
• Funcionalidade de medição de gate disponível em um dos canais.
• Filtros de entrada configuráveis para otimização do sinal.
• Fornecimento de energia integrado para sensores (24 VCC e GND).
• Indicadores LED intuitivos para status e função de E/S.

Especificações Técnicas

• Modelo: X20DI2377
• Série: X20
• Entradas Digitais: 2 (conexão sink)
• Tensão de Entrada: 24 VCC (-15% / +20%)
• Corrente de Entrada Típica: 10.5 mA (a 24 VCC)
• Resistência de Entrada: Aproximadamente 2.23 kΩ
• Limites de Comutação: <5 VCC (baixo), >15 VCC (alto)
• Frequência Máxima de Entrada: 50 kHz
• Contador de Eventos: 16 bits por entrada
• Forma de Onda do Sinal (Contador/Gate): Pulso de onda quadrada
• Medição de Gate: Disponível em um canal
• Comprimento de Pulso (Gate): ≥20 µs
• Alimentação do Sensor: 24 VCC, 0.5 A (protegido contra curto-circuito)
• Consumo de Energia (Barramento): 0.15 W
• Consumo de Energia (E/S Interna): 0.82 W
• Temperatura de Operação (Horizontal): -25°C a +60°C
• Temperatura de Operação (Vertical): -25°C a +50°C
• Grau de Proteção: IP20
• Certificações: CE, UL, ATEX Zona 2, DNV, KC

Aplicações

• Contagem de Alta Velocidade em linhas de produção e empacotamento.
• Automação Industrial para monitoramento e processamento de sinais digitais rápidos.
• Controle de Processos que necessitam de medição de gate e rastreamento de eventos precisos.
• Sistemas de Posicionamento e detecção de movimento.
• Máquinas CNC e robótica focadas em precisão.

Por Que Escolher Este Modelo?

• Desempenho de Alta Velocidade: Capacidade de lidar com frequências de entrada de até 50 kHz, garantindo contagem de eventos extremamente precisa.
• Configuração Flexível: Oferece funcionalidades de contagem de eventos e medição de gate, adaptando-se a diversas necessidades.
• Alimentação Integrada para Sensores: Simplifica a fiação e a instalação ao fornecer energia diretamente aos sensores conectados.
• Design Robusto e Confiável: Atende a rigorosos padrões industriais, com certificações para uso em ambientes desafiadores.
• Otimização de Custos e Espaço: Reduz a necessidade de componentes externos graças à sua versatilidade e integração.

Compre Agora

O módulo B&R X20DI2377 está disponível para envio imediato em todo o mundo. Não perca a oportunidade de otimizar seus sistemas de automação industrial com esta solução de entrada digital de alta performance.
