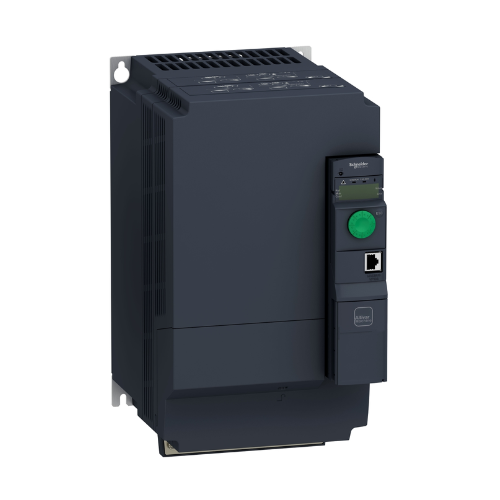

Schneider Electric ATV320D15N4B

Visão Geral

O Schneider Electric ATV320D15N4B é um inversor de frequência de alto desempenho da série Altivar Machine ATV320, projetado para controlar com precisão motores trifásicos síncronos e assíncronos. Com uma potência robusta de 15 kW (20 HP), este inversor opera eficientemente em uma faixa de tensão de 380 a 500 V. É a solução ideal para aplicações em máquinas complexas, oferecendo capacidades avançadas de controle de motor e um filtro EMC Classe C3 integrado para conformidade com as normas eletromagnéticas.

Principais Características

• Potência Otimizada: 15 kW (20 HP) para operações de alta demanda e desempenho consistente.
• Compatibilidade de Tensão Versátil: Suporta motores trifásicos de 380 a 500 V, adaptando-se a diversas configurações elétricas.
• Filtro EMC Integrado: Inclui um filtro EMC Classe C3 que minimiza a interferência eletromagnética, assegurando a conformidade e a estabilidade do sistema.
• Controle Avançado de Motores: Oferece múltiplos perfis de controle, incluindo Relação Tensão/Frequência (2 ou 5 pontos), Controle Vetorial de Fluxo Sensorless (SFVC) e Controle Vetorial de Fluxo (FVC) com sensor, além do Sistema de Adaptação de Energia (ENA) para cargas desbalanceadas.
• Frequência de Saída Ajustável: Varia de 0.1 a 599 Hz para controle preciso da velocidade do motor, permitindo grande flexibilidade operacional.
• Proteções Abrangentes: Garante a segurança e longevidade do equipamento com proteção contra sobrecorrente, superaquecimento, sobretensão, subtensão e curtos-circuitos.
• Interface Intuitiva: Equipado com múltiplas entradas e saídas analógicas e digitais para controle e monitoramento flexíveis e eficazes.

Especificações Técnicas

• Modelo: ATV320D15N4B
• Série: Altivar Machine ATV320
• Potência do Motor: 15 kW (20 HP) a 380–500 V, trifásico
• Tensão de Alimentação: 380–500 V (-15% a +10%)
• Corrente de Linha: 33 A a 380 V
• Corrente Nominal de Saída: 33 A com frequência de chaveamento de 4 kHz
• Potência Aparente: 24 kVA a 380 V
• Isc de Linha Prospectivo: ≤22 kA, trifásico
• Corrente Transitória Máxima: 50 A por 60 s
• Faixa de Velocidade: Motores assíncronos: 1–100 (malha aberta); 1–1000 (malha fechada com encoder); Motores síncronos: 1–50 (malha aberta)
• Precisão da Velocidade (Sem Feedback de Velocidade): ±10% do escorregamento nominal para variação de torque de 0.2 Tn a Tn
• Precisão da Velocidade (Com Feedback de Encoder): ±0.01% da velocidade nominal para variação de torque de 0.2 Tn a Tn
• Precisão do Torque (Modo Malha Aberta): ±15%
• Precisão do Torque (Modo Malha Fechada): ±5% com feedback de encoder
• Rampas de Aceleração/Desaceleração: Ajustáveis separadamente de 0.01 a 9000 s
• Frenagem para Parada: Por injeção de corrente contínua (DC)
• Grau de Proteção: IP20
• Temperatura de Operação: -10°C a +50°C (sem desclassificação)
• Temperatura de Armazenamento: -25°C a +70°C
• Umidade: 5–95% (sem condensação)
• Altitude: ≤1000 m (sem desclassificação); desclassificação aplicada acima de 1000 m
• Dimensões (L x A x P): 180 mm x 310 mm x 232 mm
• Peso: Aproximadamente 9.5 kg

Aplicações

• Maquinário Complexo: Essencial para máquinas que exigem controle motor preciso e funcionalidades avançadas, como embaladoras e máquinas de impressão.
• Manuseio de Materiais: Aumenta a eficiência e a precisão de transportadores, talhas e guindastes em ambientes industriais.
• Máquinas de Embalagem e Têxteis: Proporciona controle exato de velocidade e torque, otimizando processos de fabricação.
• Bombas e Ventiladores: Otimiza o consumo de energia e melhora o desempenho em sistemas de HVAC e aplicações de bombeamento.
• Indústria Alimentícia e de Bebidas: Garante operações higiênicas e precisas em equipamentos de processamento e envase.
• Automotiva: Utilizado em linhas de montagem e sistemas de teste para controle de motores.

Por Que Escolher Este Modelo?

• Desempenho Superior: Oferece controle preciso e robusto para uma vasta gama de aplicações industriais, garantindo operabilidade e eficiência.
• Conformidade e Segurança: O filtro EMC Classe C3 integrado assegura a conformidade com as normas regulatórias e minimiza interferências eletromagnéticas.
• Flexibilidade Operacional: Múltiplos perfis de controle de motor e uma ampla faixa de frequência de saída permitem adaptação a diversas necessidades.
• Proteção Integral: A série de proteções incorporadas resguarda o investimento, prolongando a vida útil do equipamento e minimizando interrupções.
• Marca de Confiança: Sendo um produto Schneider Electric, você conta com a garantia de qualidade, inovação e suporte técnico de um líder global em automação.
• Otimização de Energia: Contribui para a eficiência energética, reduzindo custos operacionais ao otimizar o consumo de energia dos motores.

Compre Agora

Eleve o nível de controle e eficiência de suas máquinas com o inversor de frequência Schneider Electric ATV320D15N4B. Uma escolha inteligente para quem busca performance, confiabilidade e inovação. Adquira já e garanta a excelência em seus processos industriais!
