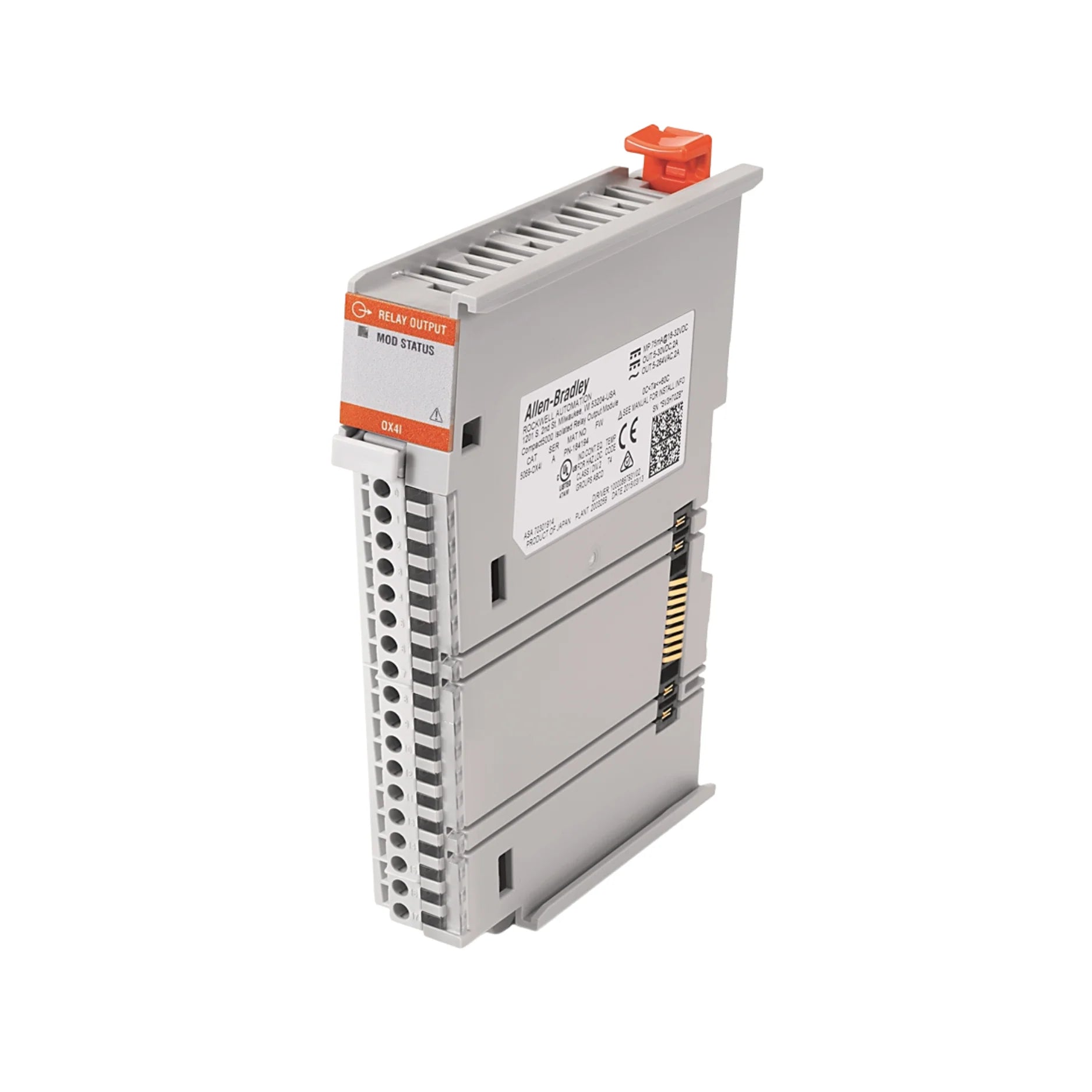

Allen-Bradley 5069-OX4I

Visão Geral

O Allen-Bradley 5069-OX4I é um módulo de saída a relé de 4 canais, projetado especificamente para integração perfeita com os sistemas CompactLogix 5380 e 5480. Cada canal oferece contatos de relé Form C (NA/NF) individualmente isolados, proporcionando uma flexibilidade sem igual para o controle preciso de cargas AC ou DC. Este módulo é a solução ideal para aplicações que exigem isolamento elétrico robusto, versatilidade operacional e comutação mecânica confiável, garantindo a segurança e a eficiência de seus processos industriais.

Com indicadores de status integrados e blocos de terminais removíveis, o 5069-OX4I simplifica a instalação e assegura uma operação estável em ambientes industriais exigentes, minimizando o tempo de inatividade e otimizando a manutenção.

Principais Características

• 4 Canais de Saída a Relé: Contatos Form C (SPDT) – Normalmente Aberto (NA) / Normalmente Fechado (NF).
• Canais Individualmente Isolados: Garante isolamento elétrico superior para cada saída, aumentando a segurança.
• Suporte a Cargas AC e DC: Perfeito para motores, lâmpadas, solenoides e uma vasta gama de dispositivos.
• Montagem Compacta em Trilho DIN: Design que otimiza o espaço no painel de controle.
• LEDs de Diagnóstico: Indicação clara do status da saída e de possíveis falhas para rápida identificação.
• Bloco Terminal Removível: Facilita a fiação, substituição e manutenção do módulo.
• Compatibilidade Total: Integração perfeita com os sistemas CompactLogix 5380/5480.

Especificações Técnicas

• Número de Catálogo: 5069-OX4I
• Número de Saídas: 4 (relé Form C: NA + NF)
• Tipo de Relé: Relés eletromecânicos SPDT
• Isolamento: Canais individualmente isolados
• Tensão Máxima de Comutação: 240V AC / 30V DC
• Corrente Máxima de Comutação: 2.0 A por canal (carga resistiva)
• Potência Máxima de Comutação: 60 W (DC) / 250 VA (AC)
• Vida Útil do Contato: 100.000 ciclos na carga nominal
• Corrente Backplane: 190 mA @ 3.3V DC
• Temperatura de Operação: -20°C a +60°C
• Dimensões (AxLxP): 118 x 22 x 106 mm
• Peso: Aprox. 200 g
• Montagem: Trilho DIN

Aplicações

• Automação Industrial: Controle preciso de solenoides, alarmes e motores.
• Automação Predial: Gerenciamento de relés de HVAC e circuitos de iluminação.
• Segurança de Máquinas e Intertravamentos: Comutação de circuitos de segurança externos para proteção avançada.
• Integração de Equipamentos Legados: Solução ideal onde a comutação mecânica é preferível ou necessária.
• Controle de Processos: Versatilidade para diversas etapas industriais que exigem saídas a relé.

Por Que Escolher Este Modelo?

• Versatilidade de Fiação: Saídas de relé Form C suportam fiação NA e NF, adaptando-se a diversas necessidades.
• Operação Mais Segura: Canais individualmente isolados garantem maior segurança elétrica e minimizam interferências.
• Ampla Compatibilidade de Carga: Compatível com cargas AC e DC, oferecendo flexibilidade em diferentes cenários de aplicação.
• Facilidade de Diagnóstico: LEDs indicadores de status e falha agilizam a manutenção e a identificação de problemas.
• Instalação Simplificada: Bloco terminal removível e montagem em trilho DIN facilitam a instalação e o comissionamento.
• Confiabilidade Allen-Bradley: Garantia de qualidade e desempenho superior de uma marca líder em automação industrial.

Compre Agora

Não perca a oportunidade de otimizar seus sistemas com o módulo Allen-Bradley 5069-OX4I. Disponível para envio global, com a opção de adquirir blocos terminais, acessórios e suporte de configuração. Retorne à nossa categoria principal de Controladores CompactLogix para explorar outros modelos ou visite nossa categoria mestra de Produtos de Automação Industrial Allen-Bradley para a gama completa de soluções.
