Allen-Bradley 193-EC2DD

Visão Geral

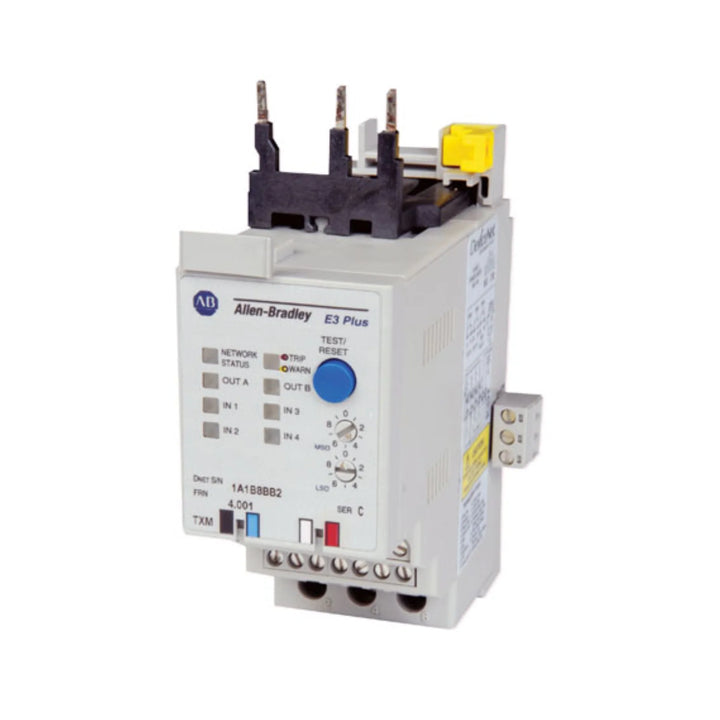

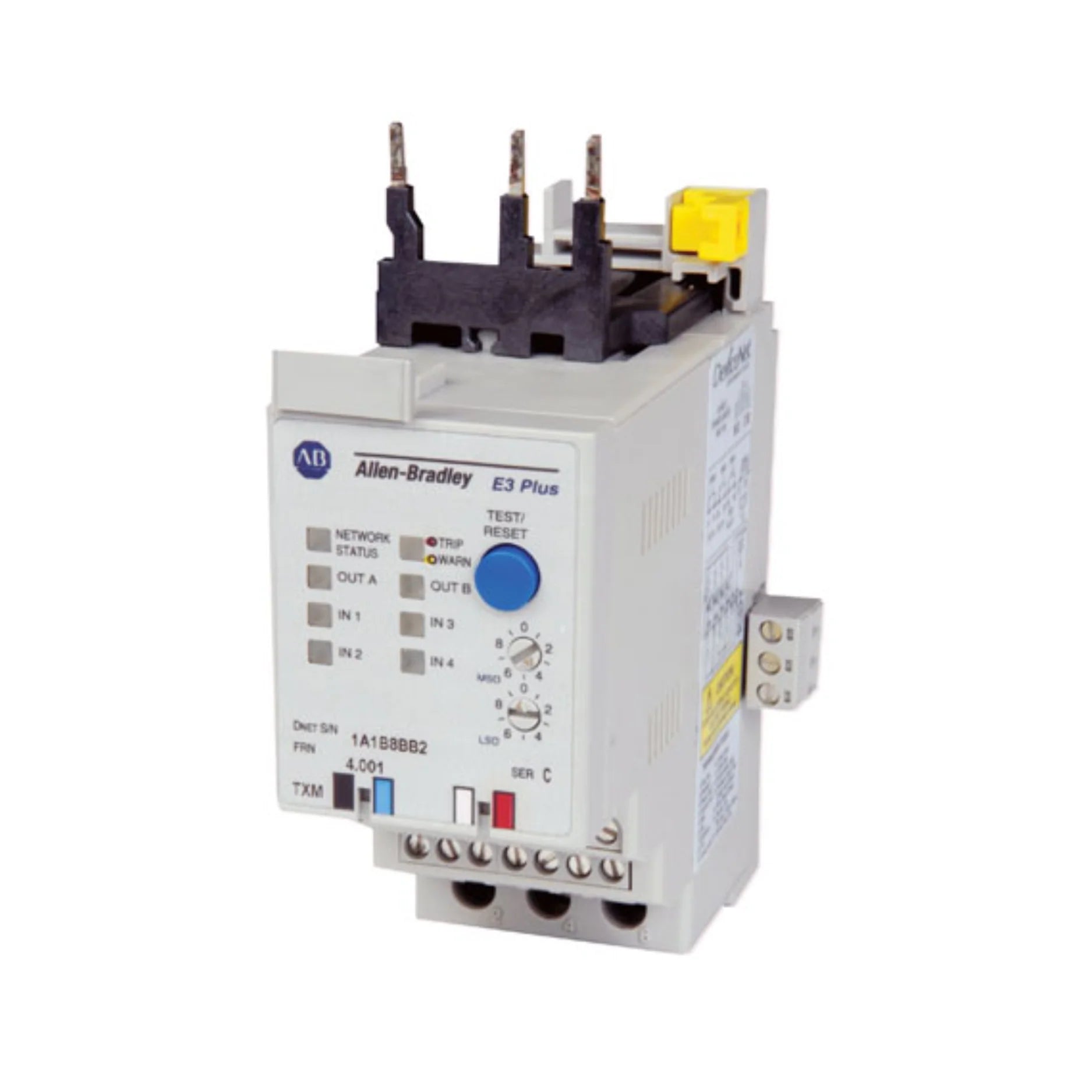

O Allen-Bradley 193-EC2DD é um relé de sobrecarga eletrônico E3 Plus meticulosamente desenvolvido para oferecer proteção precisa e inteligente para motores. Este dispositivo de estado sólido abrange correntes de carga total de 9 a 45 Amperes, incorporando comunicação DeviceNet integrada, detecção de falha à terra de baixo nível, monitoramento de termistor PTC e entradas/saídas (I/O) integradas com 4 entradas discretas e 2 saídas de relé. Sua instalação é simplificada, montando-se diretamente nos contatores Allen-Bradley das séries 100-C30 a 100-C43, otimizando o espaço e a integração em painéis de controle. Projetado para aplicações industriais exigentes, o 193-EC2DD combina funcionalidades avançadas de proteção e diagnóstico para garantir a máxima disponibilidade e vida útil dos equipamentos.

Principais Características

• Faixa de Corrente Ajustável: 9–45A FLA, permitindo flexibilidade para diversas aplicações de motor.
• I/O Integrado: 4 entradas digitais (24V DC sink) e 2 saídas de relé para controle e sinalização eficientes.
• Proteção Contra Falha à Terra: Detecção interna de baixo nível (1–5A) para maior segurança operacional.
• Monitoramento PTC: Suporte para termistores PTC, essencial para sensoriamento de temperatura do motor.
• Comunicação DeviceNet: Compatível (apenas escravo), facilitando a integração em redes de automação industrial.
• Montagem Direta: Desenvolvido para montagem direta em contatores da série 100-C, reduzindo o tempo de instalação e a necessidade de espaço.
• Classes de Disparo Selecionáveis: De 5 a 30, adaptando-se a diferentes perfis de proteção do motor.

Especificações Técnicas

• Número de Catálogo: 193-EC2DD
• Faixa de Corrente de Carga Total: 9 a 45 A
• Entradas: 4 discretas, 24V DC sinking
• Saídas: 2 relé (Form C)
• Protocolo de Comunicação: DeviceNet
• Faixa de Detecção de Falha à Terra: 1–5 A
• Monitoramento PTC: Suportado
• Alimentação de Controle: 24V DC
• Consumo de Energia: Máximo 4.5 W
• Compatibilidade de Montagem: Contatores 100-C30…C43
• Temperatura Ambiente de Operação: -20°C a +55°C
• Temperatura de Armazenamento: -40°C a +85°C
• Grau de Proteção: IP1X
• Certificações: CE, UL, CSA

Aplicações

• Proteção inteligente de motores em sistemas automatizados e maquinário industrial.
• Controle de transportadores, bombas, ventiladores e compressores que exigem robustez e precisão.
• Utilização em equipamentos de fabricação, processamento e para fabricantes de equipamento original (OEM).
• Integração em sistemas de rede que se beneficiam da comunicação DeviceNet para monitoramento e controle.
• Ideal para aplicações que requerem diagnósticos de falhas rápidos e a capacidade de retenção de memória térmica.

Por Que Escolher Este Modelo?

• Proteção Abrangente: Oferece uma gama completa de proteções, incluindo sobrecarga, falha à terra, perda de fase, rotor bloqueado e monitoramento PTC, tudo em um único dispositivo compacto.
• Configurável em Campo: Com uma ampla faixa de corrente ajustável e a opção de selecionar diferentes classes de disparo, adapta-se facilmente às necessidades específicas da sua aplicação, otimizando o desempenho e a proteção.
• Diagnóstico Inteligente: Proporciona dados em tempo real através da comunicação DeviceNet, permitindo uma rápida identificação e resolução de problemas, o que minimiza significativamente o tempo de inatividade.
• Integração Compacta: Seu design permite a montagem direta em contatores compatíveis, economizando espaço valioso no painel e simplificando a instalação, ideal para ambientes com restrição de espaço.
• I/O de Controle Integrado: As entradas e saídas integradas simplificam a fiação e reduzem a complexidade geral do sistema, resultando em uma instalação mais limpa e eficiente e menor necessidade de componentes externos.

Compre Agora

O relé de sobrecarga eletrônico de estado sólido Allen-Bradley 193-EC2DD E3 Plus está disponível para otimizar a proteção e a eficiência de seus motores. Garanta a segurança e a longevidade de seus equipamentos com uma solução de ponta que oferece performance e confiabilidade. Enviamos para todo o mundo. Explore nossa linha completa de relés da Série 193 e outros produtos de automação industrial Allen-Bradley para soluções completas.
