ABB AF09-30-10-13 | 1SBL137001R1310

Visão Geral

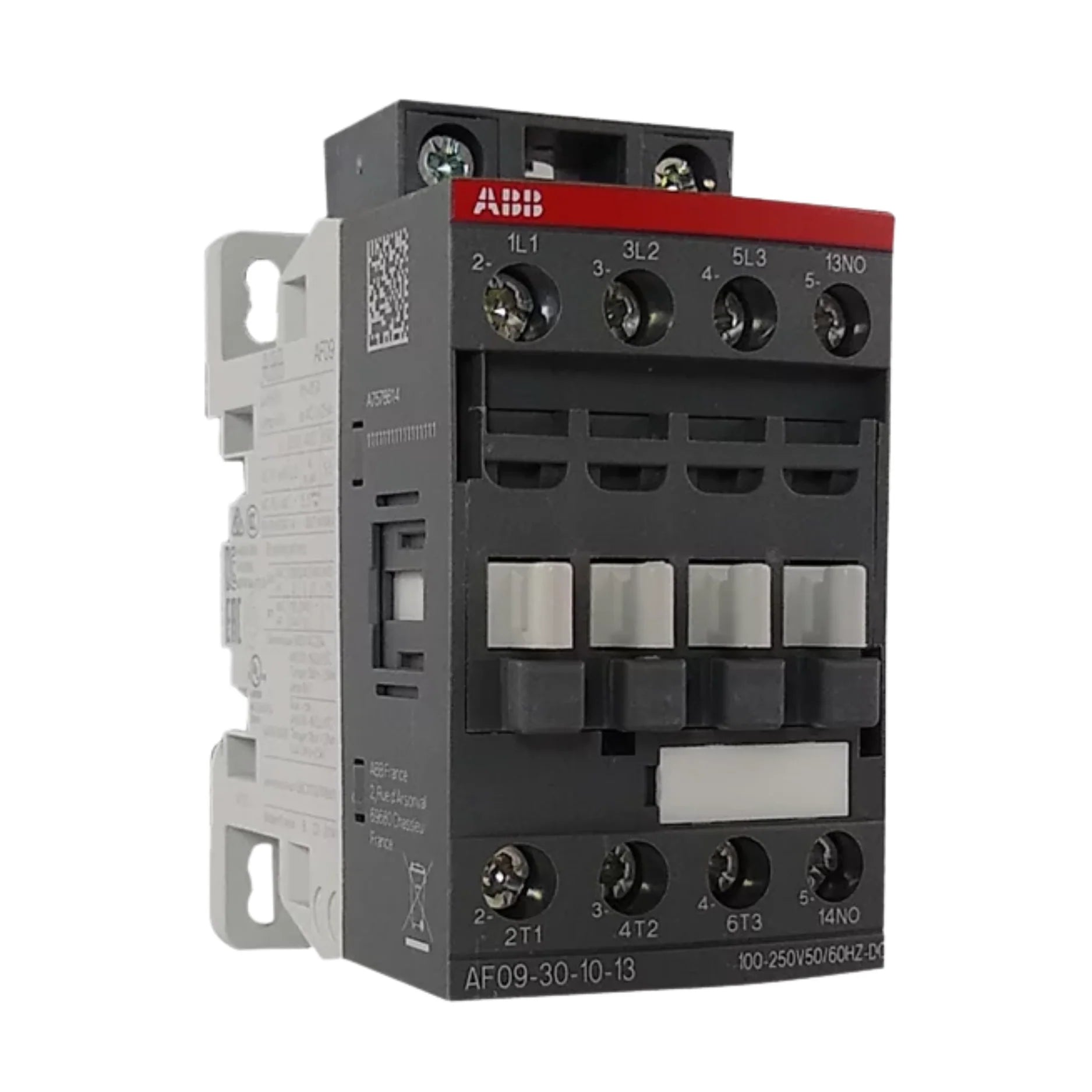

O ABB AF09-30-10-13 é um contator tripular de alto desempenho, projetado para garantir o controle eficiente e confiável de motores e circuitos de potência em diversas aplicações industriais. Com capacidade nominal de 690 V IEC ou 600 V UL, este contator é ideal para o controle de motores de até 4 kW (em AC-3 a 400 V) ou 5 HP (480 V UL), e pode chavear circuitos de potência de até 25 A. Sua tecnologia AF inovadora integra uma bobina de ampla faixa de controle (100–250 V AC/DC) e um contato auxiliar incorporado do tipo 1NA, assegurando alta confiabilidade mesmo em redes instáveis e picos de tensão. A proteção contra surtos integrada contribui para uma vida útil prolongada e menor necessidade de componentes externos.

Principais Características

• Número de Polos: 3
• Tensão de Controle: 100–250 V AC / DC (ampla faixa)
• Configuração dos Contatos Principais: 3NA
• Contato Auxiliar: 1NA (incorporado)
• Corrente Operacional Nominal: AC-3 (400 V) 9 A; AC-1 25 A
• Potência Nominal do Motor: 4 kW @ 400 V (IEC); 5 HP @ 480 V (UL)
• Proteção Contra Surtos: Integrada
• Terminais: Tipo parafuso para fácil conexão
• Montagem: Trilho DIN ou painel para flexibilidade de instalação

Especificações Técnicas

• Número do Modelo: AF09-30-10-13
• Tensão de Isolamento Nominal: 690 V
• Tensão Operacional Nominal: até 690 V AC
• Frequência Nominal: 50/60 Hz
• Tensão de Alimentação de Controle Nominal: 100–250 V AC/DC
• Contatos Auxiliares: 1NA
• Categoria de Utilização: AC-1, AC-3
• Durabilidade Mecânica: Até 10 milhões de operações
• Durabilidade Elétrica: Até 1 milhão de operações
• Classe de Proteção: IP20 (terminais)
• Dimensões (A x L x P): Aprox. 80 mm x 45 mm x 84 mm
• Peso: Aprox. 0.45 kg
• Normas: IEC 60947-4-1, UL 508

Aplicações

• Sistemas de partida de motores elétricos
• Sistemas de aquecimento, ventilação e ar condicionado (HVAC)
• Controle de bombas e ventiladores industriais
• Sistemas de iluminação e distribuição de energia
• Painéis industriais e sistemas de automação
• Máquinas e equipamentos OEM

Por Que Escolher Este Modelo?

• Ampla Tolerância de Tensão: A bobina de controle de 100–250 V AC/DC oferece flexibilidade e reduz a necessidade de múltiplos modelos em estoque.
• Proteção Integrada: A proteção contra surtos incorporada elimina a necessidade de componentes externos, simplificando a instalação e otimizando custos.
• Operação Confiável: Garante funcionamento estável e desempenho consistente, mesmo em redes de energia instáveis.
• Instalação Rápida e Fácil: Terminais tipo parafuso e montagem em trilho DIN facilitam a instalação e manutenção.
• Design Modular: Permite fácil expansão e personalização com acessórios e blocos de contatos auxiliares ABB.
• Compacto e Eficiente: Seu design compacto é ideal para otimização de espaço em painéis.

Compre Agora

Assegure a máxima confiabilidade e eficiência para seus sistemas elétricos. Faça seu pedido do contator ABB AF09-30-10-13 hoje mesmo e beneficie-se de um produto robusto e de alta performance. Disponível para envio imediato para todo o mundo.
